解析防爆成套设备：技术原理、标准规范与全生命周期管理指南

一、防爆成套设备概述

防爆成套设备是专为爆炸性危险环境设计的系统性电气设备集合，由多种防爆电气组件、辅助配件按特定标准组装而成，具备完整防爆功能。其核心目标是消除或控制点燃源，确保设备在正常运行和故障状态下均不会引燃周围爆炸性混合物。

与普通电气设备的本质区别在于“全流程防爆”，从单个组件设计，到组件间连接布线，再到整体认证检测，每个环节都需严格执行防爆标准。

二、核心技术原理

防爆逻辑基础：消除“爆炸三角”（可燃物、氧气、点火源）的任一要素，通过隔离点火源、限制能量、排除可燃物三种方式实现

1. 主流防爆型式详解：

三、核心标准与合规要求

• 主要国家标准：GB/T 3836系列（等同IEC 60079系列），涵盖不同防爆型式的技术规范

• 成套设备专项标准：GB/T 3836.34-2021《爆炸性环境 第34部分：成套设备》，标志安全理念从“个体防爆”转向“系统安全”，要求将成套设备作为一个整体进行风险评估和验证

• 选型设计依据：GB 3836.15-2024《爆炸性环境 第15部分：电气装置设计、选型、安装规范》，成套设备设计需以此为核心依据-


• 设备分类：I类（煤矿）、II类（爆炸性气体环境）、III类（爆炸性粉尘环境）-

防爆标志解读示例：
Ex d IIC T6 Gb

• Ex：防爆电气

• d：隔爆型

• IIC：气体组别（氢气/乙炔）

• T6：温度组别（最高表面温度≤85℃）

• Gb：设备保护级别（适用于1区）

四、选型与设计方案

选型设计应遵循以下流程：

①危险区域划分：明确现场为0区、1区还是2区（气体环境）或20区、21区、22区（粉尘环境）
②环境条件评估：确定气体/粉尘类别、温度组别、腐蚀性等级、防护等级要求
③防爆型式选择：根据区域等级匹配对应防爆型式
④辅助系统设计：配套保护系统（过流、过压、温度监控、气体检测报警等）-

⑤技术文件编制：设备清单、风险评估报告、符合性声明、用户手册等

关键注意事项：

• 构成成套设备的每台Ex设备必须具有独立防爆合格证，或作为成套设备一部分经过专项评定-


• 特殊使用条件必须在防爆合格证中明确标注或在技术文件中专项说明-


• 设备清单必须涵盖所有Ex设备及Ex元件，标注产品描述、制造商、型号、防爆合格证编号、Ex标志、环境温度范围及IP代码-


• 关联非电气部件（外壳、把手、电缆桥架等）需提供技术信息及消除点燃危险的措施说明，可参考GB/T 3836.28-2021-


五、应用案例与场景

• 石油化工：油气开采、炼化、储运等装置电力分配、电机驱动、过程控制

• 煤矿井下：采掘工作面、变电所、输送系统电力与控制

• 医药化工：洁净车间电气控制、照明及仪表检测

• 粉尘加工：防爆除尘系统、物料输送、粉尘环境电气控制

六、安装维护与全生命周期管理

安装要点：

• 严格按防爆合格证及技术文件要求安装

• 防爆连接件扭矩需按规范控制，确保密封性和防爆间隙（扭矩误差控制在±10%以内）-


• 接地电阻≤1Ω，连接处做防腐处理-


维护检查要点：

• 定期检查隔爆接合面完整性，禁止擅自修改间隙或尺寸-


• 检查密封件老化情况，及时更换

• 正压柜定期检查气压传感器、供气系统及报警装置功能

• 定期清理设备表面粉尘，检查防爆面锈蚀情况

七、公司产品与服务优势

主营产品

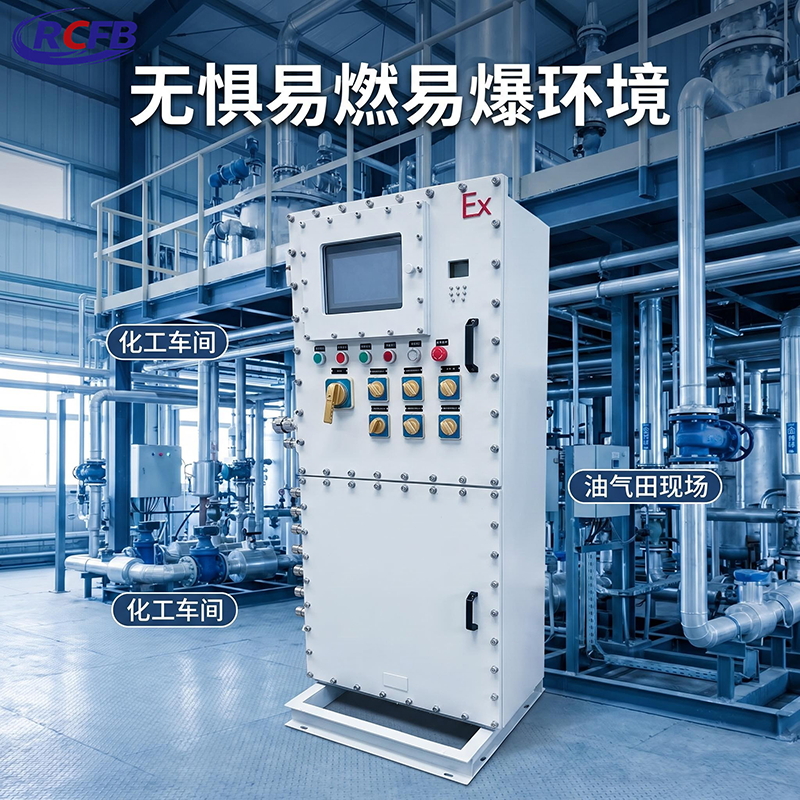

• 防爆正压柜（PXK系列）：可内装PLC、变频器、触摸屏等，防爆标志Ex de mb px IICT4 Gb，防护等级IP65。

• 防爆控制箱/配电箱：隔爆型、增安型可选，模块化设计，支持定制。

• 工业自动化控制系统：DCS系统集成、PLC编程调试、成套控制柜。

• 低压配电设备：仿威图柜、GGD、MNS等，覆盖各类工业配电需求。

核心优势

• 资质齐全：CCC认证、防爆合格证、A级纳税信用。

• 按需定制：Q235碳钢/304/316L不锈钢材质任选，散热方案灵活。

• 一站式服务：从方案设计、成套调试到现场交付，全流程支持。

• 快速交付：非标定制周期25-30天，售后7×24小时响应。

• 行业广泛：石油化工、航天、冶金、电力、环保、制药、食品等。

八、行业趋势与发展展望

• 全球防爆设备市场持续增长，2024年市场规模约84亿美元，预计2031年达110亿美元，年复合增长率3.9%-


• 智能化方向：远程监控、物联网融合、故障预测与自动化维护成为主要技术方向-


• 绿色化发展：节能降耗、环保材料应用成为产品升级重点

• 标准化升级：国内标准体系与国际IEC标准持续接轨（GB/T 3836.34-2021深度推动系统化合规，同时GB 3836.15-2024最新版本已于近期实施）

• 定制化趋势：针对不同危险区域等级（Zone 0/1/2及粉尘区域）的专用产品需求持续增长-

九、结语

防爆成套设备是危险作业环境安全运行的生命线。河北瑞驰电气科技有限公司将继续秉承“安全第一、技术领先”的理念，以GB 3836系列标准为基石，为客户提供全生命周期的防爆安全解决方案。欢迎咨询
