详解防爆正压控制系统工作原理

在石油、化工、制药等存在可燃性气体或粉尘的爆炸危险环境中，电气设备运行时产生的火花或高温表面是潜在的点火源。传统的防爆技术如隔爆外壳（Ex d）或本安电路（Ex i）虽有效，但在处理大型、复杂或高功率的设备（如控制柜、分析仪、大型电机）时，可能面临成本高、散热难或设计复杂的挑战。

防爆正压控制系统 提供了一种独特而高效的解决方案。它不追求将火花“关起来”或“限制能量”，而是创造一个“纯净”的内部环境，从根本上杜绝点火条件的形成。本文将深入浅出地解析这套系统是如何工作的。

一、 核心思想：隔离与保护

防爆正压型防爆，其标志为“Ex p”。它的核心设计理念非常简单：

向设备外壳或保护腔体内持续通入洁净的保护性气体（如空气或惰性气体），并使其内部压力始终高于外部周围环境的压力，从而有效阻止外部危险气体或粉尘侵入壳内。

这样一来，即使设备内部有普通的电气元件（如PLC、变频器、接触器）产生电火花，由于内部没有爆炸性环境，也就无法引发爆炸。外部环境同样安全，因为危险物质无法进入。

二、 系统核心组成部分

一个完整的防爆正压控制系统通常由以下几部分组成：

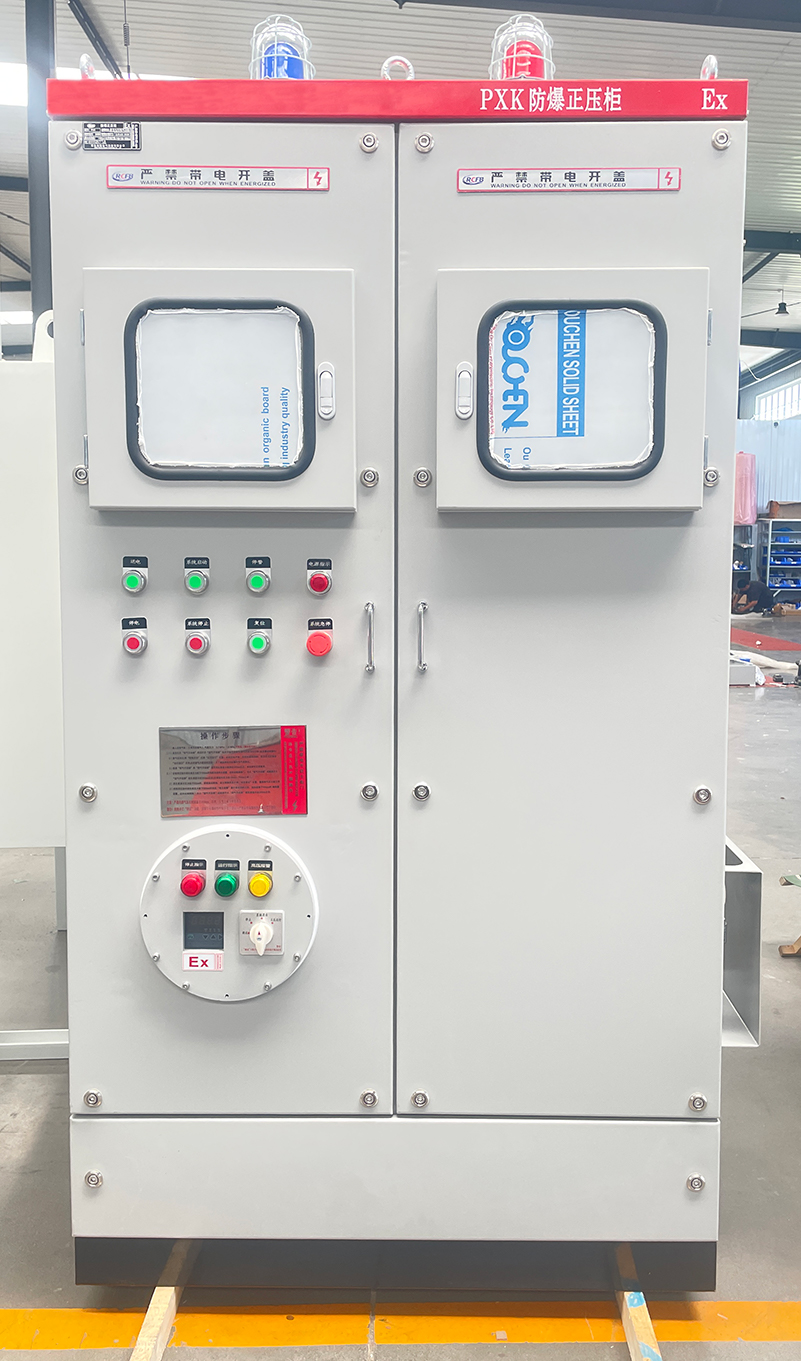

1. 正压外壳（保护腔体）：一个气密性良好的箱体或柜体，用于容纳那些非防爆的电气设备。

2. 气源处理单元：负责提供洁净、干燥的保护气体。通常包括：

• 气源：来自工厂仪表空气管网或独立的压缩机/惰性气体瓶。

• 过滤器和干燥器：去除气源中的油污、水分和颗粒物，防止污染柜内元件或堵塞管路。

3. 压力调节与控制系统：系统的大脑，通常包括：

• 压力传感器/开关：实时监测壳体内的压力。

• 电磁阀/调节阀：根据控制器的指令，精确控制进气流量。

• 控制单元（控制器）：处理压力信号，执行预编好的逻辑程序，控制阀门启闭并管理报警和联锁。

4. 排气装置：通常是一个装有火焰抑制器（阻火器）的排气口，确保内部过压气体可以安全排出，同时万一内部发生异常燃烧，火焰也不会传播到外部。

5. 安全报警装置：包括声光报警器，用于指示系统状态（如“吹扫中”、“运行”、“压力低”等）。

6. 自动安全联锁：与控制回路连接，确保在条件未满足时，无法对柜内设备通电。




三、 工作原理与流程：三个阶段

正压系统的运行是一个严谨的自动化过程，国际标准（如IEC 60079-2）和国家标准（GB/T 3836.5）将其清晰地定义为三个连续阶段：

第一阶段：吹扫（Purging）

这是启动前的必备安全步骤。

1. 当操作人员按下启动按钮后，控制系统首先会打开进气阀，向密封的壳体内大量注入保护气体。

2. 气体进入后，将壳体内原有的空气（可能含有侵入的危险气体）彻底“冲洗”和置换出去。

3. 吹扫过程有严格的最短时间（T） 和换气量（壳体内容积的5倍以上） 要求，确保置换充分。此时，控制器会禁止内部设备通电，并显示“吹扫中”。

第二阶段：保压（Pressurization）

• 达到规定的吹扫时间和换气量后，系统进入保压状态。

• 控制器调节进气阀，从“大流量冲洗”模式切换为“小流量补偿”模式，以维持壳体内稳定的正压值（通常 > 50 Pa）。

• 当压力稳定在安全值以上时，控制器会给出“安全”信号。此时，联锁电路接通，内部电气设备才被允许启动和运行。系统显示“正常运行”。




第三阶段：持续监控与安全联锁（Continuous Monitoring & Interlock）

在设备运行期间，系统绝非一劳永逸，而是处于7x24小时不间断的监控状态：

• 压力维持：压力传感器持续监测内部压力。若因泄漏导致压力下降，控制器会指令进气阀开大，补充气体。

• 一级报警（预警）：如果压力降至设定最低值，控制器会触发声光报警（如“压力低”），提醒工作人员注意并查找原因，但设备仍可运行。

• 二级报警（紧急停机）：如果压力继续下降至无法保证安全的最低限值，控制单元会立即切断内部设备的电源（通过联锁电路），并发出紧急报警（如“危险！断电！”）。这是最后的安全屏障，防止在失压状态下外部气体侵入后，内部设备的热表面或火花将其点燃。




四、 关键应用与优势

应用场景：

• 大型PLC/DCS控制柜

• 大型变频器、软启动器柜

• 工业分析仪柜（如色谱仪）

• 中央操作站、计算机站

• 需要频繁维护或升级设备的区域

核心优势：

1. 内部可使用普通元件：降低了设备成本和采购难度，便于使用非防认证的高性能、高功率元器件。

2. 散热性能优异：持续的气流带走了设备运行时产生的热量，解决了高功耗设备在传统隔爆壳体内的散热难题。

3. 维护便利：在断电泄压后，柜门可以打开，内部元件如同在安全区一样，便于接线、调试和更换。




结论

防爆正压控制系统是一套集机械、电气、自动化控制于一体的智能安全系统。它通过 “吹扫-保压-监控” 的三段式工作原理，构建了一个动态的、受监控的安全空间，巧妙地化解了危险环境与复杂电气设备之间的矛盾。

理解其工作原理，不仅是技术上的认知，更是对安全规程的深刻领悟。正压系统的安全并非来自坚固的钢铁，而是源于那持续不断、稳定可靠的正压气流和一丝不苟的联锁逻辑，这正是守护现代工业安全的那面“无形的盾牌”。
