隔爆+增安复合型防爆配电箱（Ex de）技术解析 | 河北瑞驰电气

一、概述

Ex de复合型防爆配电箱采用模块化设计，将开关腔（元件腔）设计为隔爆型结构，进、出线腔（母线箱/接线箱）设计为增安型结构。这种设计在保证防爆安全性的前提下，显著优化了箱体体积、制造成本和后期维护便利性，广泛应用于石油开采、化工生产、海洋石油平台、加油站、天然气站、煤矿（非采掘）等存在爆炸性环境的场所。

二、结构原理与功能分区

防爆配电箱的隔爆腔内安装防爆断路器、防爆接触器、热继电器、转换开关、按钮及信号灯等可能产生电弧或火花的操作元件。隔爆腔的箱体与箱盖之间设有精密的隔爆结合面，隔爆面宽度和间隙严格遵循GB/T 3836.2-2021的设计要求，确保内部发生爆炸时火焰在穿过结合面的过程中被充分冷却熄灭。

增安腔（接线腔）内放置接线端子和电缆引入引出装置，正常运行时无火花，防护类别为Ex e增安型。增安腔依靠橡胶密封圈进行防护，壳体不需要承受内部爆炸压力，因此壁厚较隔爆腔薄，但仍须保证至少IP65的防护等级。

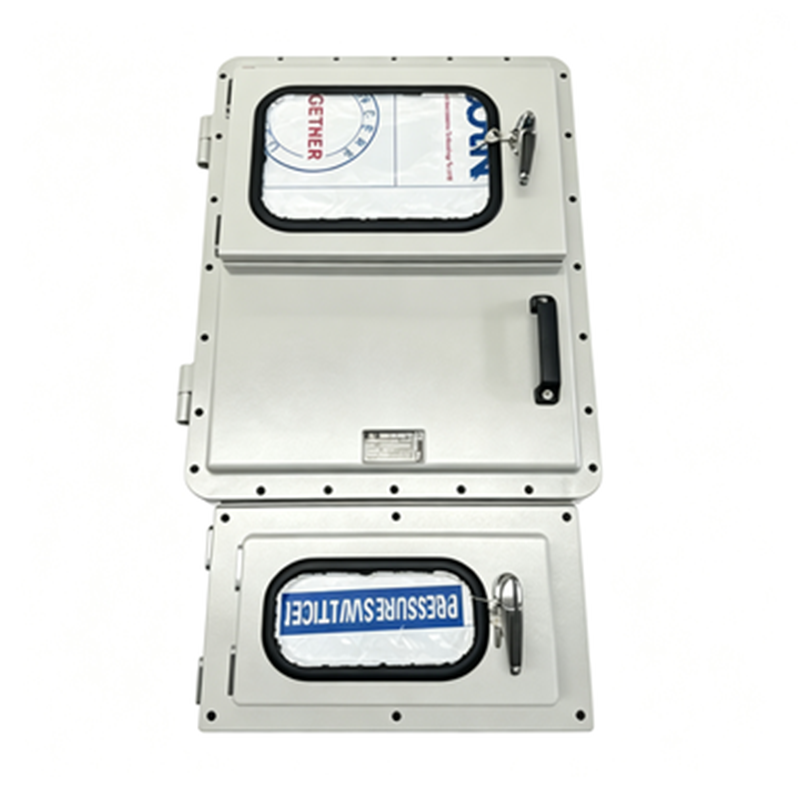

▲ 图：Ex de配电箱结构示意图（隔爆主腔与增安接线腔独立分隔）

三、适用标准与技术参数

河北瑞驰电气生产的Ex de复合型防爆配电箱严格执行以下国家标准及国际标准：

• GB/T 3836.1-2021 爆炸性环境 第1部分：设备 通用要求

• GB/T 3836.2-2021 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

• GB/T 3836.3-2021 爆炸性环境 第3部分：由增安型“e”保护的设备

• GB/T 3836.15-2017 爆炸性环境 第15部分：电气装置的设计、选型和安装

• IEC 60079-0 / IEC 60079-1 / IEC 60079-7（对应上述GB/T标准）

主要技术参数如下：

四、设计优势

1. 模块化设计：各回路可自由拼装组合，满足复杂的配电需求。

2. 爆炸压力不叠加：各隔爆腔之间互不相通，减小单个腔体的净容积，消除了爆炸压力叠加效应，提升了防爆安全冗余。

3. 体积紧凑重量轻：独立功能腔结构合理，占用安装空间小，成本相对优化。

4. 全防锈处理：所有紧固件均采用抗强腐蚀的304不锈钢材质，隔爆面出厂时涂覆防锈油脂，适配露天或沿海盐雾工况。

五、选型建议与安装规范

选型时需综合考虑气体组别（IIA/IIB/IIC）、温度组别（T1～T6）、环境防护等级及所在区域等级（Zone1/Zone2）。

安装与使用应遵守以下规范：

• 安装前检查铭牌数据与现场工况是否一致；

• 安装及维修前须切断前级电源，禁止带电操作；

• 进出线电缆须穿过橡胶密封圈，用锁紧螺母压实到位，保证密封和紧固；

• 隔爆面不得磕碰、划伤、锈蚀，定期涂覆防锈油；

• 密封圈出现老化、脆裂、变形、发粘或硬度变化超出入厂值的20%时须立即更换；

• 严禁非专业人员开盖检修。

六、交付与质保

河北瑞驰电气提供Ex de复合型防爆配电箱的全流程非标定制服务，可根据用户提供的电气原理图定制回路数、元件布局、进出线方向及外壳材质。所有产品均经过防爆合格证备案，出厂附带完整的检验报告及技术文件。

如需获取产品报价或现场勘察服务，请联系河北瑞驰电气市场技术部。
