防爆产品防爆型式选型指南

本文从专业角度出发，系统阐述各类防爆型式的技术原理、适用范围和选型原则，为工程技术人员和采购决策者提供参考依据。

一、危险区域划分：选型的基础

根据GB 50058-2014《爆炸危险环境电力装置设计规范》，爆炸性气体环境按爆炸性混合物出现的频率和持续时间划分为三个等级：

防爆设备选型必须与危险区域等级严格对应。

二、主要防爆型式技术解析

2.1 隔爆型（Ex d）

技术原理：隔爆型防爆型式通过坚固的外壳实现防爆保护。将可能点燃爆炸性混合物的部件封闭在外壳内，外壳能够承受内部爆炸性混合物爆炸产生的压力，并通过隔爆接合面间隙将爆炸火焰和压力冷却、熄灭，阻止向外部传播。该技术属于“间隙防爆技术”，依靠接合面长度和间隙实现降温熄火效果。

技术参数要点：

• 隔爆接合面宽度须满足GB/T 3836.2-2021标准的下限值要求

• 接合面最大间隙不得超过标准规定的上限值

• 螺纹隔爆接合面需满足啮合扣数和公差配合要求

• 紧固件必须采取防止自行松动的措施

优势：

• 外壳坚固耐用，防护等级高，适用于恶劣工作环境

• 对内部电路和元件要求相对较低，可承载较大功率

• 制造成本相对经济

局限：

• 体积和重量较大，安装维护相对困难

• 散热性能受限

• 通常不允许带电开盖维修

适用区域：1区、2区

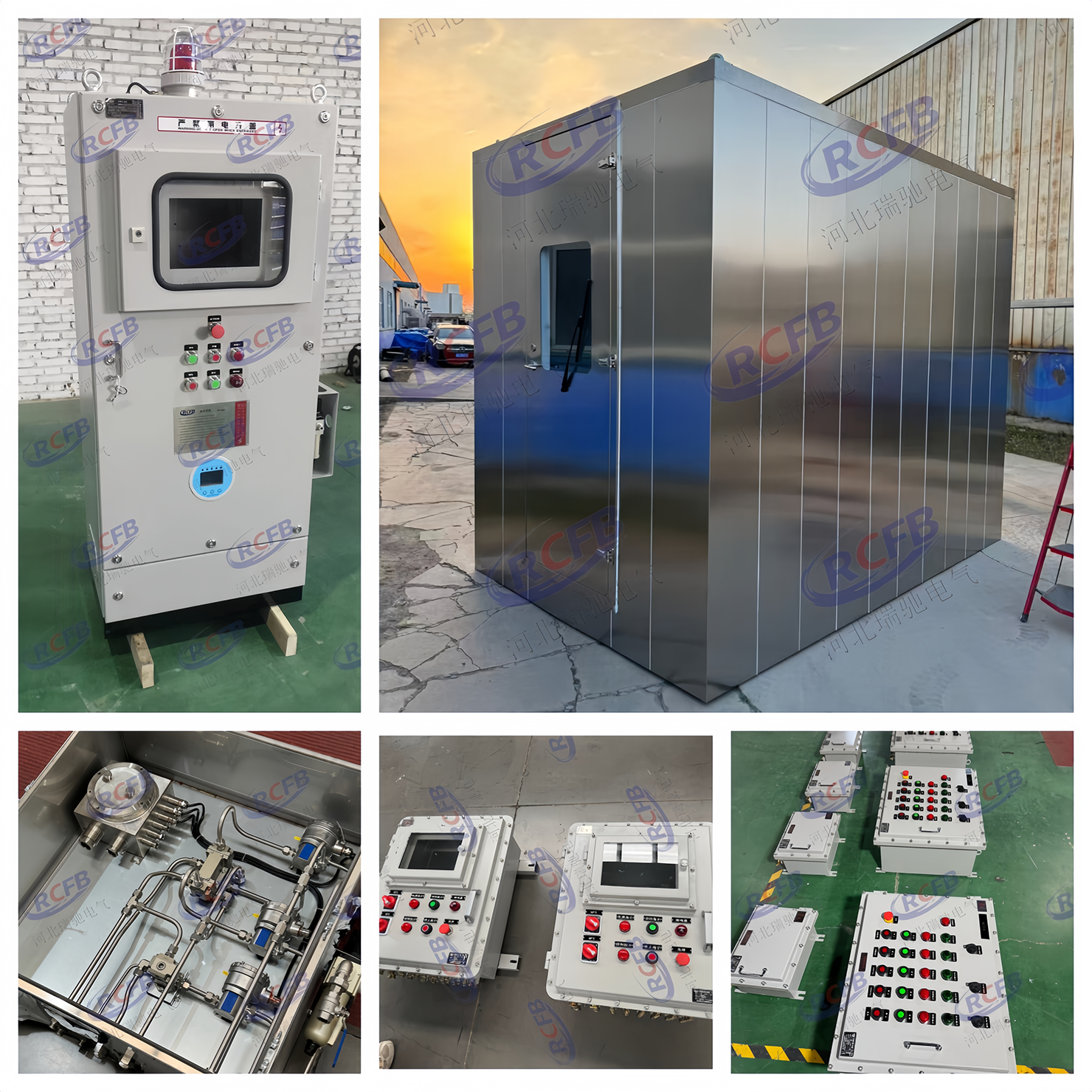

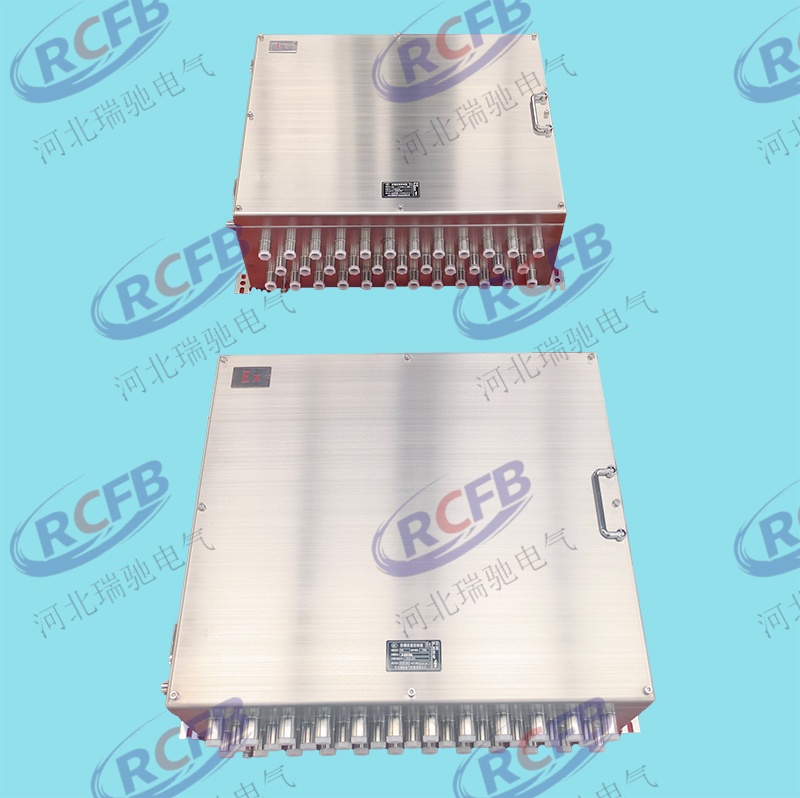

典型应用：防爆配电箱、防爆接线盒

2.2 本质安全型（Ex i）

技术原理：本质安全型防爆型式通过限制电路能量实现防爆保护。将设备内部和暴露于爆炸性环境的连续导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。即使在规定故障条件下，也不会引爆爆炸性环境中的爆炸性物质。这是一种以抑制点燃源能量为防爆手段的“安全设计”技术。

保护等级：

• ia级：在正常工作和规定的故障条件下均保持本质安全，可用于0区

• ib级：在正常工作和单一故障条件下保持本质安全，可用于1区

• ic级：在正常工作条件下保持本质安全，可用于2区

优势：

• 设备体积小、重量轻，便于安装携带

• 可在带电情况下进行维护和更换，现场作业便利性突出

• 安全可靠性高，适用范围广

局限：

• 对电路和元件要求高，受功率限制，不适用于大功率设备

• 需配置安全栅（齐纳安全栅或隔离式安全栅），整体系统成本略高于隔爆方案

适用区域：ia级可用于0区，ib级可用于1区，ic级可用于2区

典型应用：温度变送器、压力变送器、阀门定位器、安全栅、本安电源、本质安全型仪表

2.3 正压型（Ex p）

技术原理：向外壳内注入保护性气体（洁净空气或惰性气体），并保持内部保护性气体的压力高于周围爆炸性环境的压力，以阻止外部爆炸性混合物进入壳内。

优势：

• 适用于大型设备和不便做隔爆外壳的场景

• 可实现较高的保护级别

局限：

• 需持续供应保护性气体，系统复杂度较高

• 需配套供气装置和控制保护系统

适用区域：1区、2区

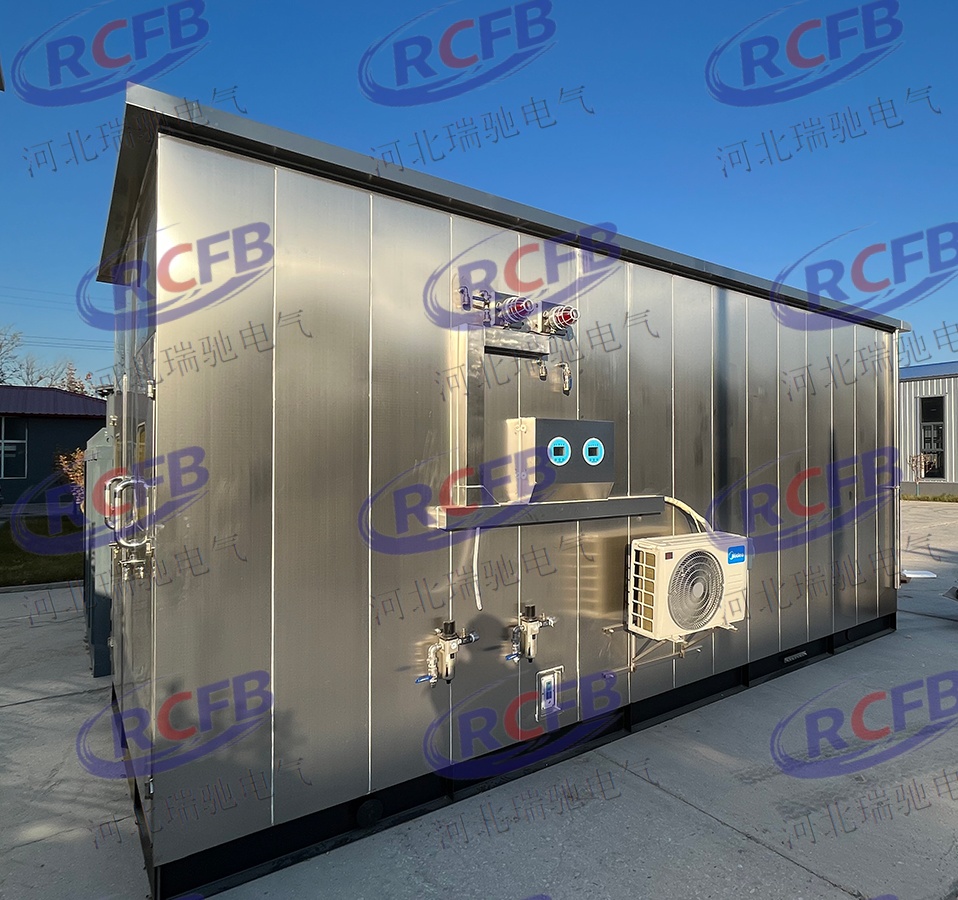

典型应用：正压型控制柜、正压防爆分析小屋

2.4 增安型（Ex e）

技术原理：正常运行条件下不会产生电弧、火花或可能点燃爆炸性混合物的高温，并在结构上采取额外措施提高安全程度，以避免在正常或规定的过载条件下出现点火源。

适用区域：主要用于2区，部分类型经特殊设计可用于1区

典型应用：增安型接线箱

2.5 其他防爆型式

三、隔爆型与本质安全型选型对比

在实际工程应用中，隔爆型和本质安全型是最常用的两种防爆方案。下表从多维度进行系统对比：

选型原则：

• 0区环境必须选用本质安全型ia级设备

• 1区环境两者均可选用，需综合考虑功率需求、维护便利性和经济性

• 大功率设备首选隔爆型

• 小型仪表、传感器及需现场维护的设备首选本质安全型

• 2区环境可根据具体工况在多种防爆型式中选择

四、选型核心步骤

防爆产品选型应遵循“安全可靠、经济合理”的原则，建议按以下步骤进行：

第一步：明确使用环境

• 确定爆炸性环境类型（气体环境还是粉尘环境）

• 确定具体爆炸性物质种类（I类煤矿瓦斯、II类工业气体、III类可燃性粉尘）及级别

• 确定危险区域等级（0区、1区或2区）

第二步：匹配防爆型式

• 根据区域等级和工况条件，选择适用的防爆型式

• 大功率设备优先考虑隔爆型

• 小型仪表设备优先考虑本质安全型

• 特殊工况可考虑多种防爆型式组合使用

第三步：核查产品资质

• 查验CCC认证证书

• 查验防爆合格证

• 核对产品铭牌信息：防爆标志（如Ex d IIC T4）、合格证编号、制造商信息、型号规格-

• 确认防爆等级与现场爆炸性物质的级别和温度组别匹配

第四步：确认安装合规

• 参照GB 3836.15-2024《爆炸性环境 第15部分：电气装置设计、选型、安装规范》执行安装

• 确保接地、布线、密封等符合标准要求

五、质量控制与验收要点

采购验收要点：

1. 要求供应商提供有效的防爆合格证和CCC认证证书（如适用）

2. 通过认证机构官网核查证书真伪和有效性

3. 检查产品铭牌信息是否完整、清晰，与证书内容是否一致

4. 检查外壳无破损、裂纹，隔爆接合面无锈蚀、变形

5. 确认密封件完好、紧固件齐全

6. 核实防爆等级与现场危险区域、气体级别和温度组别匹配

六、标准更新与合规提醒

我国防爆电气标准主要采用GB/T 3836系列标准。2025年8月1日起，GB 3836.15-2024《爆炸性环境 第15部分：电气装置设计、选型、安装规范》和GB 3836.16-2024《爆炸性环境 第16部分：电气装置检查与维护规范》两项强制性国家标准正式实施。

新标准对电气装置的设计选型、安装、检查与维护提出了更严格和细致的要求。企业应及时跟进标准更新，确保防爆电气设备从选型、安装到维护的全生命周期符合最新标准要求。

结语

防爆产品防爆型式的选择是一项专业性较强的工作，需综合考量危险区域等级、爆炸性物质特性、设备功率需求、现场维护条件和经济成本等多重因素。明确危险区域→匹配防爆型式→核验产品证书→正确安装维护，遵循这一选型路径，才能确保防爆产品有效发挥作用，筑牢安全生产防线。
