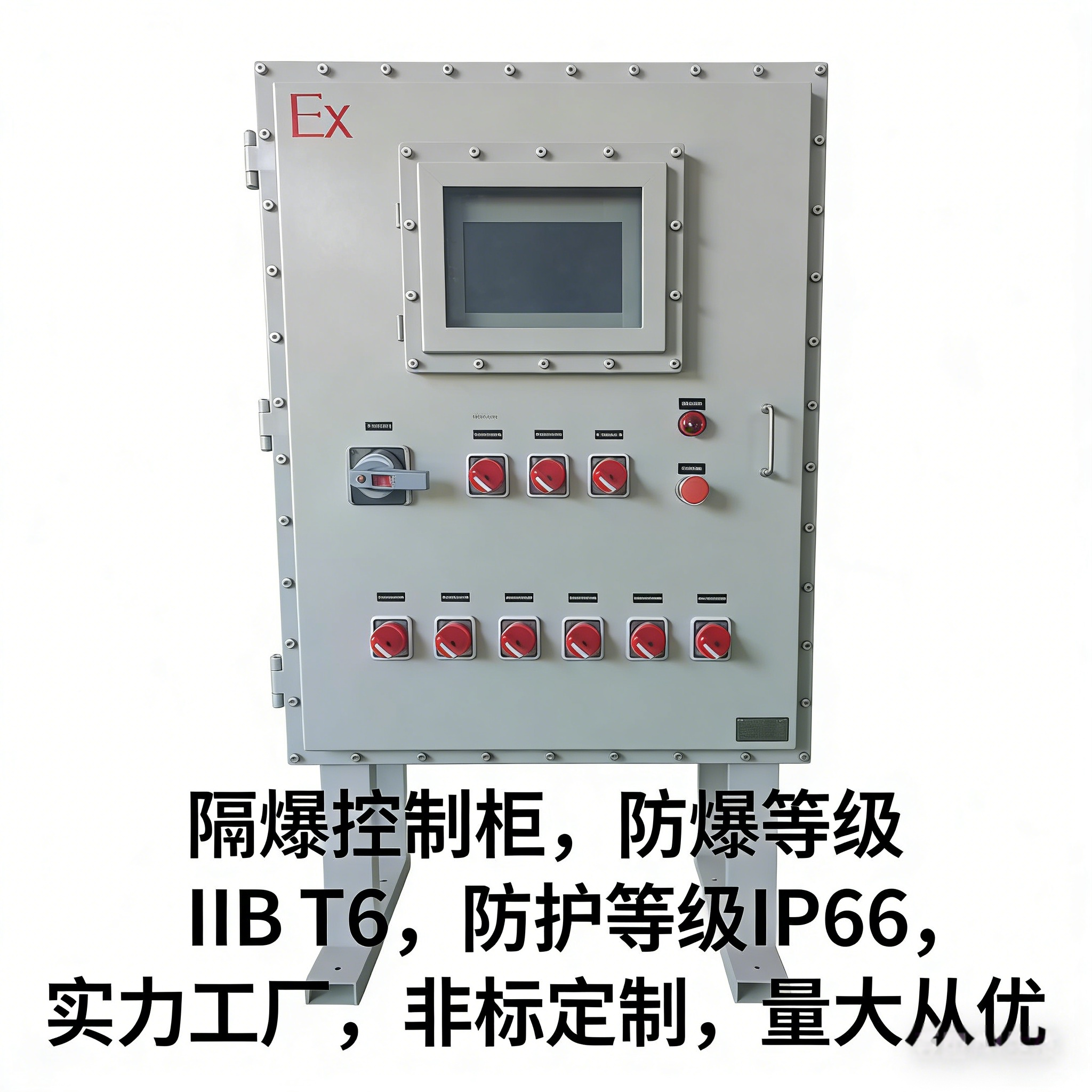

隔爆控制柜组装全流程解析:六大核心工序详解

一、隔爆控制柜概述
隔爆控制柜是一种专为爆炸性危险环境设计的电气设备,其工作原理基于隔爆型(Ex d)保护技术——将可能产生电弧、火花的电气元件置于具备足够机械强度的外壳中,即便内部发生爆炸,外壳也能承受爆炸压力不被破坏,同时通过隔爆面的间隙和长度阻断火焰向外传播。-
这种“内部爆炸、外部安全”的设计理念,使其广泛应用于石油化工、天然气处理、煤矿井下、制药车间等存在易燃易爆气体或粉尘的场所。-
二、隔爆控制柜组装六大核心工序
工序一:原材料预处理
钢材需经除锈、除油、磷化等工艺去除表面杂质,提高后续涂层附着力;铝材需进行阳极氧化处理以增强耐腐蚀性。预处理质量直接影响涂装效果和壳体长期耐腐蚀性。
工序二:壳体加工与隔爆面加工
通过机械加工(车床、铣床、刨床、磨床)实现外壳精确成型。隔爆面(柜体与柜门之间的配合接合面)需经专用刀具精密加工,其间隙、表面粗糙度和长度必须严格满足GB 3836标准的规定。焊接工序采用机器人自动焊接或手工电弧焊,焊接后进行无损检测(渗透检测PT或磁粉检测MT),确保焊缝无气孔、夹渣等缺陷。
工序三:元器件选型与底板布局
根据电气原理图进行元器件选型——断路器需具备过载和短路保护功能,接触器需选用防爆线圈,接线端子需采用防松设计且绝缘材料耐弧性能达标。选型须匹配使用环境的爆炸危险区域(0区、1区、2区等)、气体组别(ⅡA、ⅡB、ⅡC)及温度组别(T1~T6)。底板布局时综合考虑散热需求与走线合理性,确保电气间隙和爬电距离达标。
工序四:内部接线
按设计图纸打印线号后开始接线。主回路选用合适规格的多股铜芯国标线,二次回路用0.75平方线。导线套色标识区分相序和功能,端子排接线按规范执行,线槽盖闭合后内部走线整齐美观。接线完成后进行逐点核对,避免错接漏接。
工序五:密封处理与隔爆面保护
进出线口通过硫化式密封圈、专用密封胶或金属垫片等方式密封,确保外部可燃性介质无法进入柜内。-
组装过程中严格保护隔爆面,禁止磕碰刮伤,确保配合精度达标。
工序六:成品性能测试与防爆认证
组装完成后进行四项核心测试:
| 测试项目 | 方法 | 合格标准 |
|---|---|---|
| 气压试验 | 0.8MPa压缩空气保压30min | 无泄漏 |
| 绝缘电阻测试 | 兆欧表测量主回路对地绝缘 | ≥规定值 |
| 通电功能测试 | 接入电源进行启停测试 | 动作正常 |
| 温升测试 | 通入额定电流后测温升 | 不超过T6温度组别上限 |
全部测试合格后,产品送国家防爆检测机构进行型式试验,取得防爆合格证并加贴Ex标志。-
三、隔爆控制柜的防爆等级与适用场景
我公司生产的隔爆控制柜覆盖以下防爆等级范围:
| 防爆等级 | 适用气体组别 | 适用区域 | 常见应用场景 |
|---|---|---|---|
| Ex dⅡB T4 | ⅡB(如乙烯、丙烷) | Zone 1、Zone 2 | 普通化工厂、天然气站 |
| Ex dⅡC T4 | ⅡC(如氢气、乙炔) | Zone 1、Zone 2 | 氢气装置、精细化工 |
| Ex dⅡC T6 | ⅡC(最高防爆等级) | Zone 1、Zone 2 | 高温敏感环境 |
防爆等级须根据使用环境的危险区域划分和可燃物质种类综合确定。
四、质量保障体系
我公司建立了覆盖原材料采购、加工装配、成品测试、售后服务的全流程质量控制体系,关键工序均设有质量控制点,装配过程可追溯。产品严格遵循GB 3836系列国家标准,取得国家防爆检测机构颁发的防爆合格证,Ex标志可追溯可查验。
