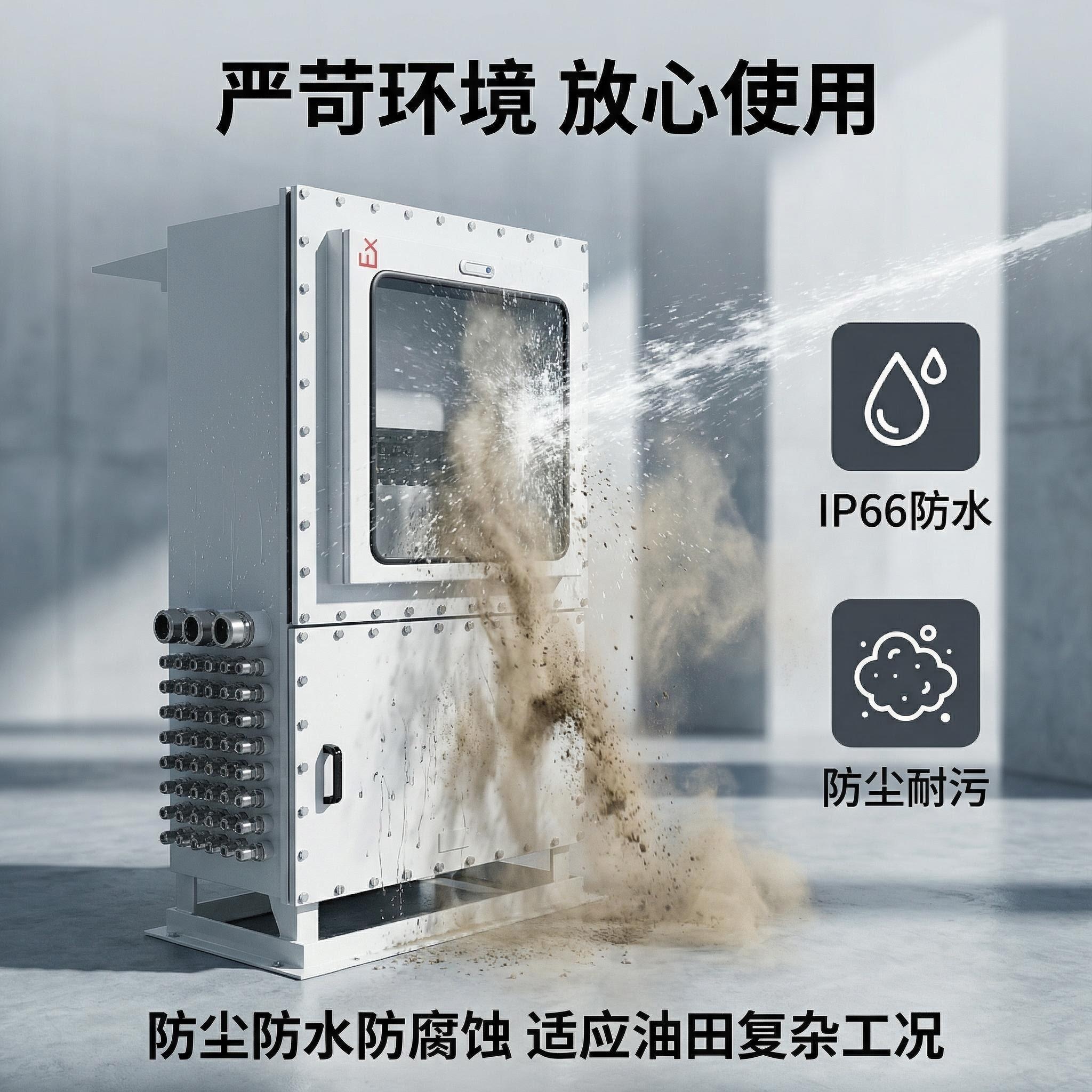

石油化工防爆电气控制柜选型：从入门到实战

一、石油项目的特殊挑战

石油化工场景对电气控制柜的要求，远高于普通工业环境：

挑战维度	具体要求
爆炸性环境	Zone 1/Zone 2分区，IIA/IIC类气体
极端温度	中东地区可达60℃，部分地区低至-40℃
高盐雾腐蚀	海洋平台、沿海项目需C5级防腐
复杂功能	从简单启停到PLC/变频器/触摸屏集成
严格认证	需同时满足IECEx/ATEX/CCC Ex等要求

二、防爆型式怎么选？

这是选型的核心决策，三种主流方案对比：

防爆型式	代号	原理	适用区域	适用场景
隔爆型	Ex d	外壳承受内部爆炸，阻止火焰蔓延	Zone 1、2	接线箱、小功率控制柜
增安型	Ex e	加强防护，防止产生火花	Zone 2	接线端子箱、配电箱
正压型	Ex p	通保护气体，形成微正压	Zone 1、2	含PLC/变频器的大功率柜

实战建议：

• 简单配电：选Ex de复合型（隔爆主腔+增安接线腔）

• 复杂控制：选Ex p正压型（散热好、空间灵活）

• 仅接线功能：选Ex e增安型（成本优势明显）

三、材质与防腐：决定使用寿命

材质选错，3-5年柜体就会穿孔失效。

环境等级	推荐材质	适用场景
普通工业	Q235碳钢+喷涂	室内、无腐蚀环境
中等腐蚀	304不锈钢	户外一般工业
高盐雾	316L不锈钢	海洋平台、沿海500米内

关键技术指标：

• 板材厚度根据容积计算（保证隔爆面刚度）

• 防腐等级≥C5（ISO 12944-6标准）

• 耐温范围-40℃~80℃（密封件不老化）

四、散热设计：容易被忽视的难点

当柜内装入变频器、PLC等发热元件时，散热成为关键问题——防爆外壳厚而密闭，散热条件远差于普通柜。

四种散热方案对比：

方案	适用场景	优缺点
自然对流	功率密度<0.2kW/m²	零维护，但能力有限
强制通风	Ex p正压柜	效率高，需稳定气源
热管散热	Ex d隔爆柜	导热好，成本较高
空调制冷	极端高温	控温精准，维护复杂

五、认证要求：哪些是硬通货？

石油项目采购清单上，认证要求往往占半页。

认证类型	适用场景	说明
IECEx	国际通用	全球认可度最高
ATEX	欧盟/出口项目	欧资背景企业必备
CCC Ex	国内项目	中国强制认证
SIL	安全仪表系统	安全完整性等级
船级社	海洋平台	DNV/ABS/BV等

注意陷阱：

• 证书有效期（通常5年）

• 防爆标志与铭牌一致

• 证书覆盖所有规格型号

六、选型决策六步法

Step 1：明确安装区域

• 危险分区（Zone 0/1/2）

• 气体组别（IIA/IIB/IIC）

• 温度组别（T1-T6）

Step 2：明确环境条件

• 环境温度范围

• 腐蚀等级（C1-C5）

• 防护等级（IPXX）

Step 3：明确电气需求

• 主电路参数

• 控制功能（简单/复杂）

• 通信协议

Step 4：确定防爆方案

• 小功率/简单→Ex d

• 大功率/复杂→Ex p

• 仅接线→Ex e

七、选型决策六步法

Step 1：明确安装区域

• 危险分区（Zone 0/1/2）

• 气体组别（IIA/IIB/IIC）

• 温度组别（T1-T6）

Step 2：明确环境条件

• 环境温度范围

• 腐蚀等级（C1-C5）

• 防护等级（IPXX）

Step 3：明确电气需求

• 主电路参数

• 控制功能（简单/复杂）

• 通信协议

Step 4：确定防爆方案

• 小功率/简单→Ex d

• 大功率/复杂→Ex p

• 仅接线→Ex e

Step 5：确认认证要求

• 对照项目规格书

• 核查供应商资质

Step 6：供应商考察

• 生产现场审核

• 型式试验报告

• 售后响应能力

防爆电气控制柜看似是小分支，实则是生产系统的"心脏"。在易燃易爆环境中，每个触点、每根接线都关乎安全。 几点建议： 认证不全的设备，再便宜也不能要 环境温度、负载电流留20%余量 建立定期维护档案 重视操作人员培训

欢迎交流~
