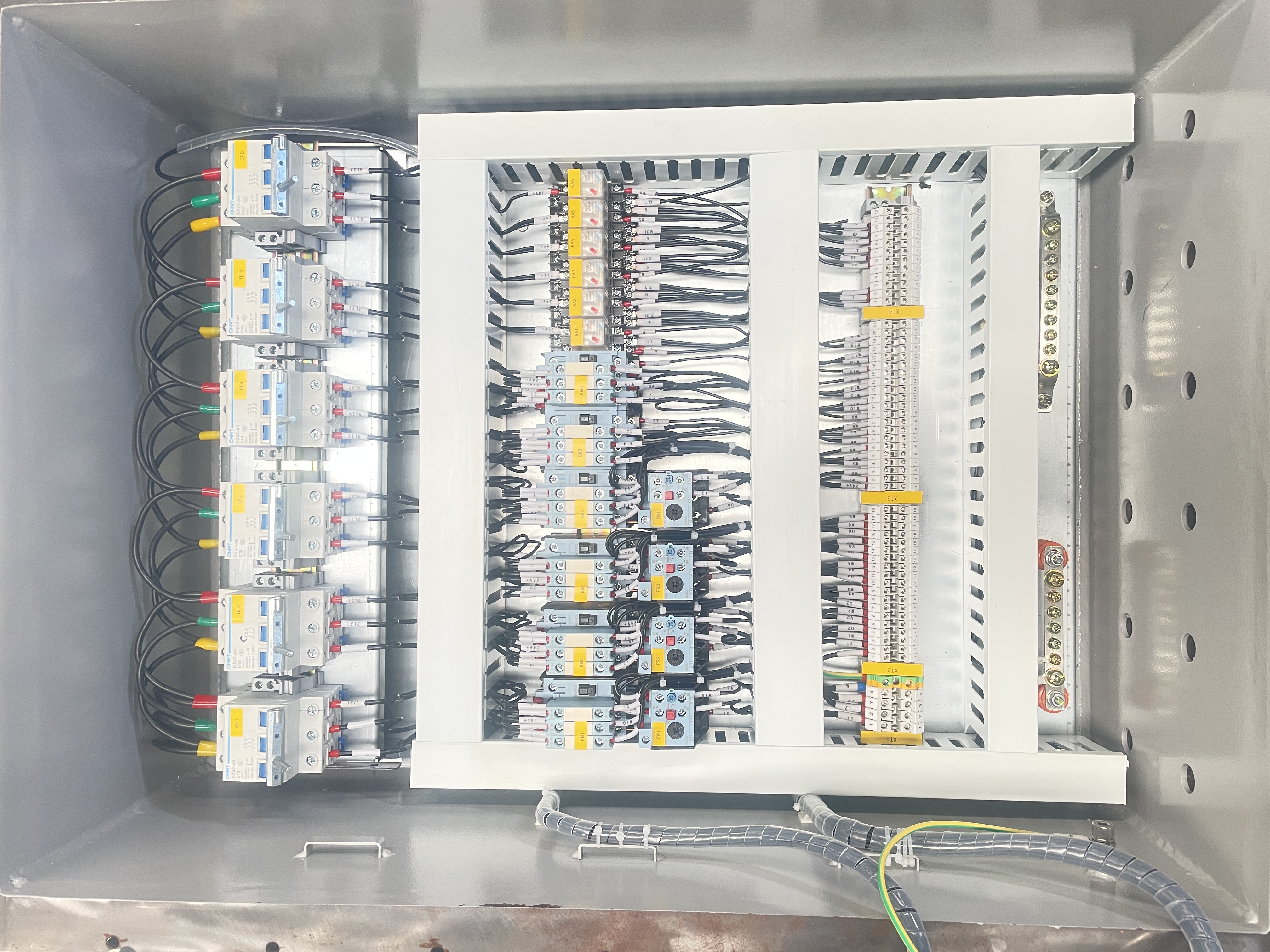

防爆配电箱内走线规范详解

在爆炸危险场所，防爆配电箱是电力分配的核心枢纽。其内部布线的规范与否，不仅关系到供电的可靠性，更直接决定了其防爆安全性能。一个杂乱无章的线箱，即使外壳本身完好，也可能因内部短路、拉弧、过热或绝缘损坏而成为致命的点火源。

规范化的内部走线，是维持防爆完整性在箱体内部的最终延伸。本文将系统阐述防爆配电箱内走线的核心原则、具体规范及注意事项。

一、 核心原则：安全、可靠、有序、易维护

所有走线工作都应遵循以下四大核心原则：

1、安全第一：确保电气间隙和爬电距离，防止短路、漏电和电弧产生。

2、可靠连接：导线连接牢固，不会因振动或热胀冷缩而松动。

3、布局有序：线路分区、分层，走向清晰，避免交叉混乱。

4、便于检修：为后续的故障排查、线路更换和维护预留足够空间和便利。

二、 具体走线规范与技术要求

1. 导线选择与预处理

导线规格：必须使用设计规定的导线截面和绝缘等级，其载流量应大于回路额定电流。

颜色区分：严格遵循国家标准：

A相（L1）：黄色

B相（L2）：绿色

C相（L3）：红色

零线（N）：淡蓝色

保护地线（PE）：黄绿双色（此为强制性安全色，严禁用于其他线路）

线号标识：每根导线的两端都应套上清晰的线号管，标识内容与图纸一致，这是快速准确检修的生命线。

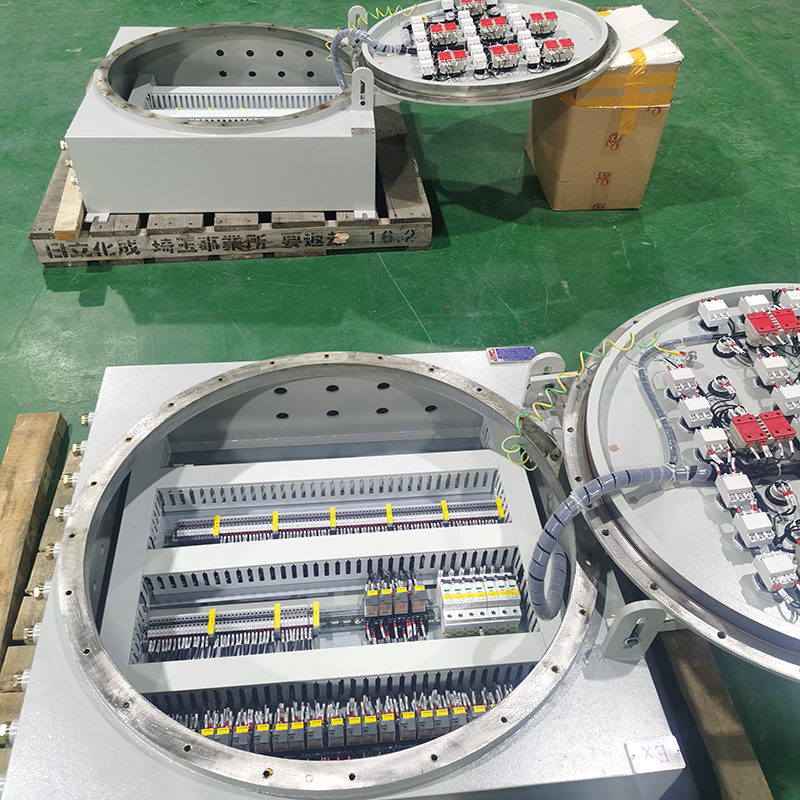

2. 空间布局与分区走线

分区规划：箱内应形成自然的“功能区”，如电源进线区、分支出线区、端子排区和元器件安装区。线路应按功能分区敷设。

走向原则：

主要线路应沿箱体四周或预设的线槽敷设，做到“横平竖直”，形成整齐的“骨架”。

多根导线应平行并拢，使用扎带捆扎成束，避免松散交叉，形成“鸡窝线”。

层次感：将功率大、线径粗的主回路线路布置在底部或外侧，将控制、信号等小截面线路布置在上部或内侧。

3. 电缆引入与固定

防爆格兰头（电缆引入装置）：

电缆穿过格兰头后，其绝缘层应被格兰头内部的密封圈和夹紧装置紧紧抱死，而导体应在格兰头内部。

格兰头内侧的电缆护套应保留一定长度，防止应力直接传导到接线端子上。

内部固定：电缆进入箱体后，应立即使用尼龙扎带或专用线卡将其固定在箱体结构或安装轨上，消除电缆自重和外部拉扯力对端子连接点的应力。

4. 接线端子连接

压接要求：对于多股铜芯线，必须使用与线径匹配的铜接线鼻（线耳），并使用专业的压线钳进行压接。严禁将未经处理的散乱线头直接插入端子，也严禁为图省事简单镀锡后插入（因铜与锡的膨胀系数不同，长期可能松动）。

紧固力矩：使用合适的螺丝刀或套筒，将端子螺丝拧紧至规定力矩，确保接触电阻最小化，防止因接触不良导致过热。拧紧后应做轻微拉力测试。

预留余量：导线在端子处应留有适当的弧度或余量，防止因检修时拉动端子而导致线芯损伤。

5. 安全间距的保证

电气间隙：不同电位的裸露导体之间（如相线与相线、相线与地线）必须保持足够的空气距离，以防止空气击穿产生电弧。

爬电距离：沿绝缘材料表面，不同电位导体之间必须保持足够的距离，以防止在潮湿、污秽条件下产生漏电痕迹甚至短路。

应对措施：当间距可能不足时，必须采用加装绝缘隔板、套管或使用更高绝缘等级的导线等措施。

6. 接地（PE）线的特殊要求

专线专用：黄绿双色地线必须直接、连续地连接到每个需要接地的设备（如门上的灯具、金属外壳）和专用的接地母排上。

禁止串接：接地线应采用“放射式”连接，即从接地母排分别引出至各接地点。严禁将多个接地端子在一条线上串接，否则中间一点断开会导致后续设备失地。

连接可靠：接地端子的接触面应去除油漆或氧化层，确保金属良好接触，并加装弹簧垫圈防松。

三、 常见错误与严禁事项

严禁：导线存在中间接头或焊接点。所有接头必须在端子排上完成。

严禁：将通讯线、信号线与动力线未经隔离地混扎在同一线束内，以防干扰。

严禁：使用金属扎带进行绑扎，因其可能割伤绝缘层或造成意外短路。

严禁：线束绑得过紧，压迫导线绝缘层，影响散热并可能造成绝缘损坏。

严禁：接线完成后，箱内留有剪断的线头、金属屑等导电异物，必须彻底清理。

四、 完工检查与测试

1. 走线完成后，必须进行最终检查：

2. 直观检查：对照图纸，检查线号是否正确，布线是否整齐，颜色是否规范，接地是否可靠。

3. 力矩复查：抽查关键端子（如主回路、接地端子）的紧固力矩。

4. 绝缘电阻测试：使用兆欧表测量导体之间及导体对地的绝缘电阻，确保其符合规范要求（通常≥1MΩ）。

5. 回路连续性测试：确保每个回路连接正确、通畅。

结论

防爆配电箱内的走线，是一门在方寸之间演绎的安全艺术。它考验着施工人员的匠心与责任心。每一次规范的绑扎、每一个可靠的压接、每一处清晰的标识，都是在为爆炸危险环境构筑一道坚实的内部防线。
