隔爆型与增安型接线箱如何选择？

在石油化工装置的爆炸危险区域内，接线箱作为电缆汇接和分支的关键节点，其安全性直接关系到整个电气回路的防爆完整性。在众多防爆型式中，隔爆型（Ex d） 和 增安型（Ex e） 接线箱应用最为广泛。正确理解两者的区别并做出科学选型，是确保装置安全、稳定运行的重要环节。

本文将深入解析隔爆型与增安型接线箱的原理差异，并提供清晰的选择原则与法规依据。

/01/

根本区别：防爆原理的截然不同

要做出正确选择，必须首先理解两者在防爆理念上的本质差异。

1. 隔爆型接线箱（Ex d）

防爆原理：“承受与隔离”。其设计为一个坚固的壳体，能够完全承受内部发生的爆炸压力而不会损坏。同时，其壳体各部件连接的接合面（隔爆面）具有特定的间隙、长度和光洁度，当内部爆炸火焰穿过此间隙时，能被充分冷却至安全温度，从而防止将内部爆炸传播到外部危险环境中。

核心思想：“允许内部爆炸，但绝不允许对外传播”。

形象比喻：像一个“高强度压力锅”，能把内部的爆炸“闷死”在里面。

2. 增安型接线箱（Ex e）

防爆原理：“预防与增强”。它本身不会产生电弧、火花或危险高温。其理念是在正常运行条件下（非故障状态），通过一系列额外措施来增强安全性，从而防止可能成为点火源的现象发生。

主要措施：

增大电气间隙与爬电距离：防止短路和漏电。

可靠的连接：确保导线连接牢固，防止松动产生电火花。

提高绝缘等级：采用优质绝缘材料。

降低温升：控制元件和导线的运行温度。

核心思想：“在正常运行中，杜绝一切点火可能”。

形象比喻：像一个“经过特别加固和精心设计的保险箱”，从内部杜绝产生火花的任何条件。

/02/

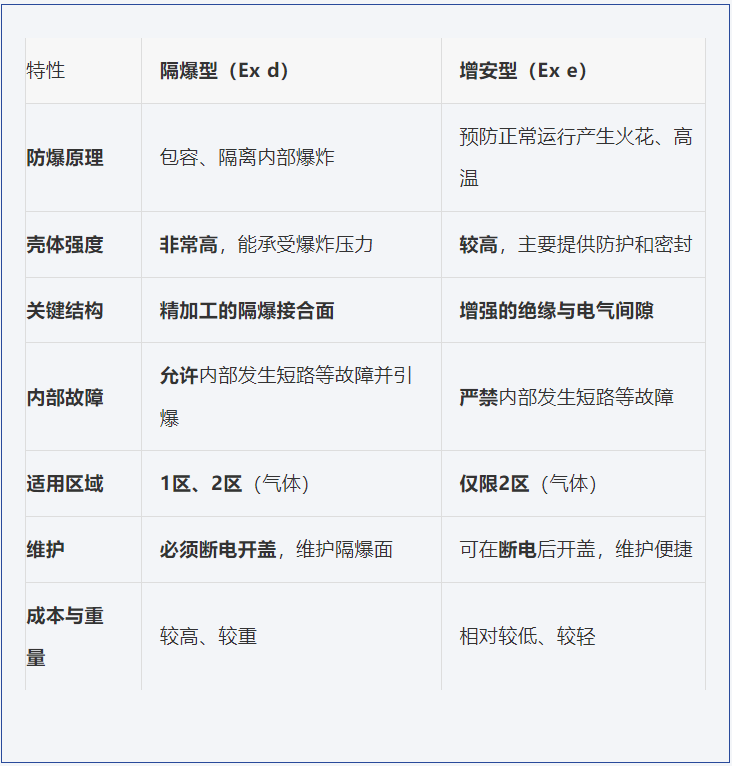

对比总结：一览无余的差异

/03/

选择原则：如何做出正确决策

选型决策应遵循一个清晰的逻辑流程，核心是 “基于区域，考虑风险，兼顾运维”。

原则一：区域划分是根本依据
这是首要且强制性的原则。

1区环境：必须选用 隔爆型（Ex d） 接线箱。因为1区在正常情况下也可能出现爆炸性气体，存在内部故障引燃的风险，只有隔爆型能应对这种内部爆炸。

2区环境：可选用 增安型（Ex e）或 隔爆型（Ex d）。2区在正常情况下不会出现爆炸性气体，仅在不正常的偶发情况下才可能出现。此时，增安型“预防”的理念是适用的，且其成本更低、维护更方便。

原则二：评估风险与可靠性需求

高可靠性要求场景：即使在2区，如果该接线箱连接的回路至关重要，或者所处位置一旦失效后果严重，为了获得更高的安全裕度，许多工程师会倾向于选择 隔爆型（Ex d），因其提供了“内部故障”层面的额外保护。

成本与便利性优先场景：在风险可控的2区，且回路重要性一般时，选择 增安型（Ex e） 是经济合理的方案。

原则三：考虑运维便利性

增安型接线箱在维护时，只需断电即可开盖操作，相对简便。

隔爆型接线箱维护时，除了断电，还需特别注意保护精密的隔爆接合面，防止磕碰划伤，维护要求更高。

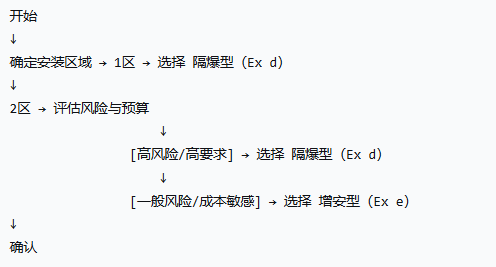

选择决策流程图：

/04/

相关法规与标准依据

所有选型必须严格遵循以下国家和国际标准：

GB 50058-2014《爆炸危险环境电力装置设计规范》

核心依据：此规范是爆炸危险区域划分和电气设备选型的根本大法。它明确规定了不同危险区域对设备防爆型式的要求。

GB/T 3836 系列标准《爆炸性环境》

GB 3836.1：通用要求。

GB 3836.2：隔爆型“d”设备的专用标准，详细规定了隔爆外壳的结构、强度和试验要求。

GB 3836.3：增安型“e”设备的专用标准，详细规定了增强安全的措施和要求。

这些标准是判断一台接线箱是否符合其宣称的防爆型式的技术圣经。

GB 3836.15-2017《爆炸性环境 第15部分：电气装置的设计、选型和安装》

提供了电气装置从设计、选型到安装的全过程指导，是确保接线箱被正确集成到整个防爆系统中的重要标准。

结论

在石油化工装置中，隔爆型与增安型接线箱并非孰优孰劣，而是各有其适用的战场。

隔爆型（Ex d） 是1区的卫士，以其坚固的壳体构建了最后一道防线，适用于高风险、高可靠性要求的场景。

增安型（Ex e） 是2区的经济之选，通过精心的设计防患于未然，在风险可控的区域提供了高性价比的解决方案。

最终选型的黄金法则是：严格以区域划分为基础，以国家标准为准绳，结合具体项目的风险评估和运维需求，做出最安全、最经济、最合理的决策。 在任何情况下，确保所选设备具有完整的防爆认证（防爆合格证）是毋庸置疑的前提。
