汇总｜爆炸危险区的分类

1．划分爆炸危险区主要采用的标准和两个不同表示的系列

①GB、IEC、EN标准的系列

GB：中国标准（GB50058爆炸和火灾危险环境电力装置设计规范）

IEC：国际电工协会标准（CIEC79-0~13）

EN：欧洲共同体级邻近国家（EN50014~50020，EN50039）

表示方式：X区（Zone）X级（Group）X组(T)

② NEC、API 标准系列

NEC：美国国家电工协会，隶属于NFPA（美国国家防火协会）NEC Article 500-4

API：美国石油协会 API RP500，机泵供应商均用此标准

表示方式：X级（Class）X区（Division）X类（Group）X组(T)

③ GB50058中爆炸危险区的划分

我国GB50058中爆炸危险区的划分与IEC相吻合，但爆炸性气体环境危险区域划分尺寸等则采用了API-RP-500及NFPA-497A有关规定及例图。

①、②两个系列的主要差别在Group划分中随着易燃方法与空气混合物危险性增加a）系列是ⅡA、ⅡB、ⅡC排列，而b）系列是ⅡD、ⅡC、ⅡB、ⅡA排列，所以在标示危险区（Group）时应标明按哪个标准。GB50058属a)系列划分。

2．危险区划分步骤

① 根据爆炸性气体混合物出现的步骤程度和持续时间对爆炸危险区的划分作如下定义：

0区：连续出现或长期出现爆炸性气体混合物的环境；

1区：在正常运行时可能出现爆炸性气体混合物的环境；

2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时间存在的爆炸性气体混合物的环境；

注：正常运行是指正常的开车、运转、停车，易燃物质产品的装卸，密闭容器盖的开启，安全阀、排放阀以及所有工厂设备都在其设计参数范围内工作的状态。

符合下列条件之一的，可划为非爆炸危险区域：

a）没有释放源不可能有易燃物质侵入的区域；

b）易燃物质可能出现的最高浓度不超过爆炸下限的10%；

c）在生产过程中使用明火的设备附近，或炽热部件的表面温度超过区域内易燃特质引燃温度的设备附近；

d）在生产装置区外，露天或开敞设置的输送易燃物质的架空管道地带，但其阀门处按具体情况定。

②按释放源级别和通风区条件初步确定爆炸危险区的划分

——首先应按下列释放源的级别划分区域：

a）存在连续级释放源的区域可划为0区。

b）存在第一级释放源的区域可划为1区。

c）存在第二级释放源的区域或划为2区。

——其次应根据通风条件调整区域划分：

a）当通风良好时应降低爆炸危险区域等级；当通风不良时应提高爆炸危险区域等级。

b）在障碍物、凹坑和死角处，应局部提高爆炸危险区域等级。

在完成爆炸危险区分区后，还应按易燃气体（蒸汽）本身固有的可燃性及空气混合物爆炸的难易程度和危险程度，划分易燃易爆物质的级别（Group）以及按各种不同爆炸性气体引爆温度确定组别（T）。

我国GB50058及IEC欧洲标准关于爆炸性气体分级分组等见下表。

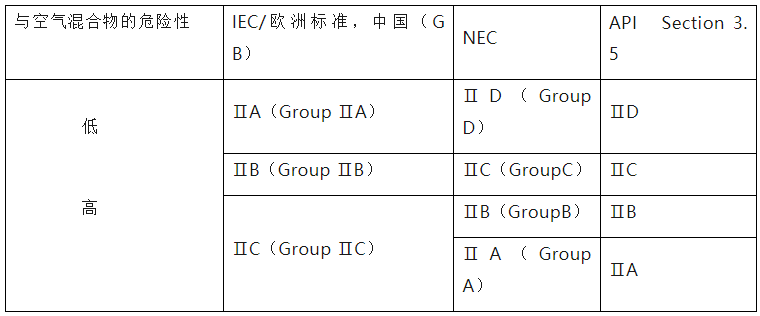

两种划分表示系列（IEC、欧洲标准、中国/NEC.API）

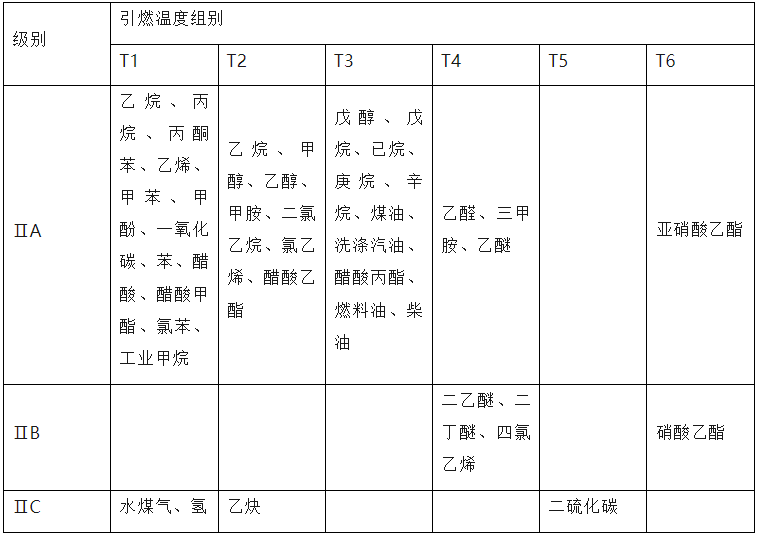

爆炸性气体分级和分组（GB50058）

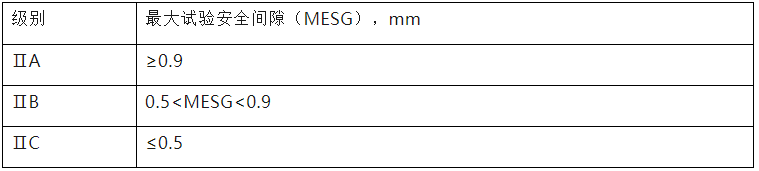

按爆炸性气体混合物最大试验安全电流（MIC）分级（GB50058）

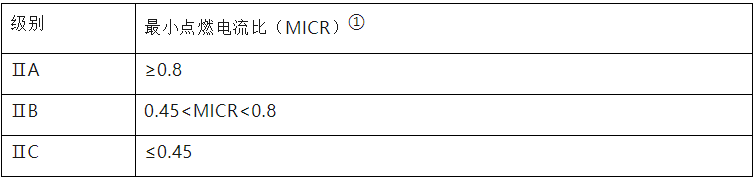

爆炸性气体混合物按最小点燃电流（MIC）分级（GB50058）

最小点燃电流比（MICR）为各种气体和蒸汽按照它们最小点燃电流值与实验室的甲烷的最小电流值之比。

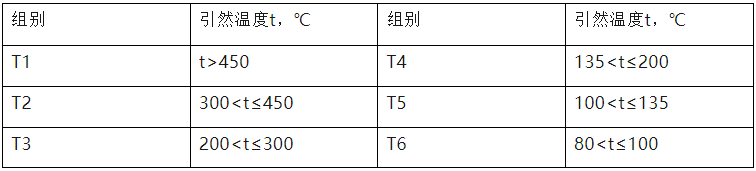

爆炸性气体混合物按引然温度分组（GB50058）

注：确定粉尘温度咱别时，应取粉尘云的引然温度与粉尘的引然温度两者中的低值。
