船舶电气防护等级和防爆等级

作为船舶的重要组成部分，电气设备在不同的环境下运行，它们面临着各种挑战。尤其是海船，温湿度、粉尘、盐雾、腐蚀性气体、爆炸性气体等因素直接影响着该区域内电气设备的安全和使用寿命。如何选择合适的电气设备？防护等级和防爆等级是两个重要标准。

一、电气设备的防护等级

1、防护等级的意义和分类

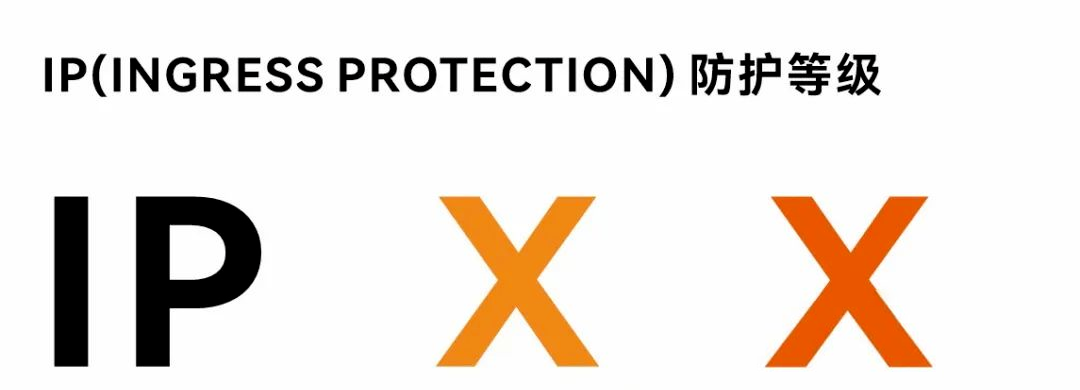

IP( Ingress Protection,防外物入侵)防护等级是一个以电气设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法,它是由国际电工协会IEC起草的,得到大多数国家和行业的认可并等同或等效采用 。

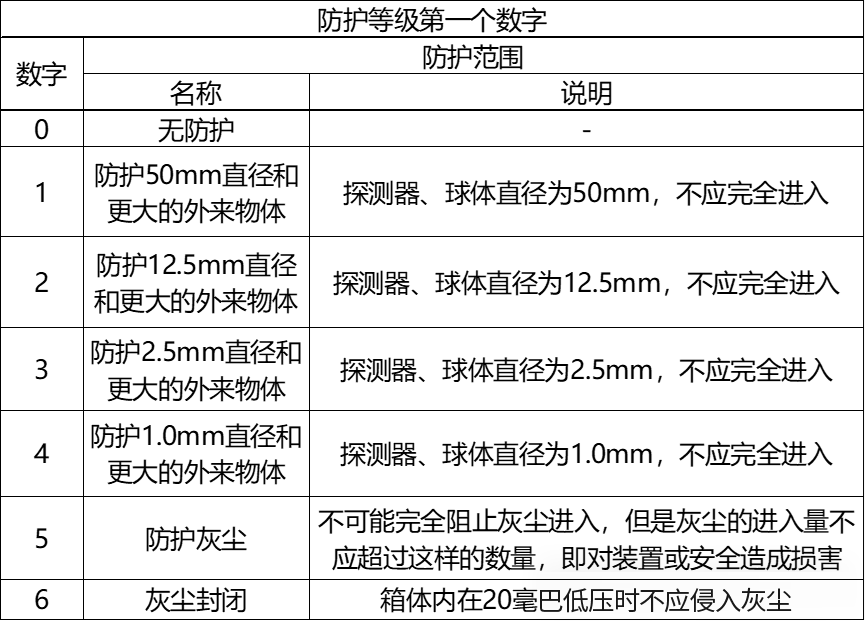

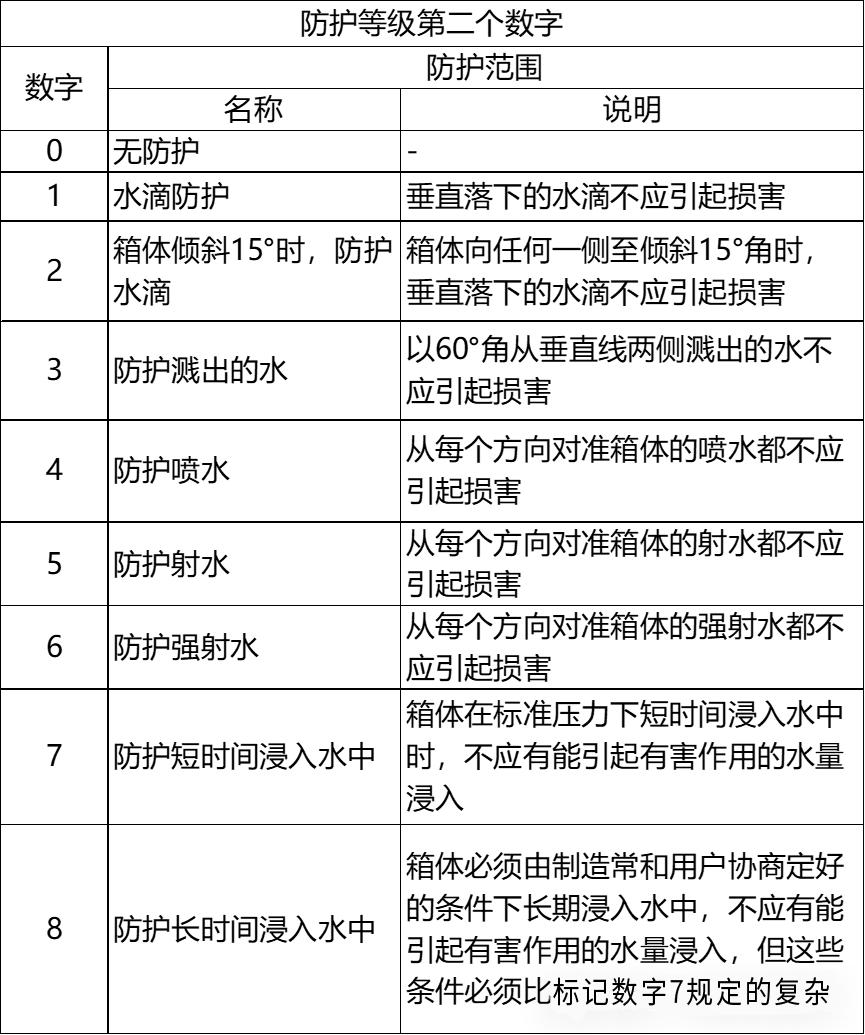

GB/T4208-2017 IEC60529外壳防护等级（IP代码）》规定：外壳防护等级（IP代码）是由两个数字所组成,第1个数字表示防固体异物入侵的等级,这里所指的外物含工具、人的手指等;第2个数字表示防水侵入(密闭程度)的等级。数字越大，表示其防护等级越高。具体意义见下表:

示例：IP54中的第一位特征数字5是指防止金属线接近危险部件(直径1.0mm的试具不得进入壳内)，同时应防尘(不能完全防止尘埃进入，但进入的尘埃量不得影响设备的正常运行，不得影响安全)；第二位特征数字4是指防溅水(向外壳各方向溅水无有害影响)。

2、船舶电气设备防护等级的要求《钢制海船入级规范2024》

（1）电气设备的外壳防护型式，应符合IEC 60529 出版物《外壳防护型式的分级》或与其等效的标准的规定。

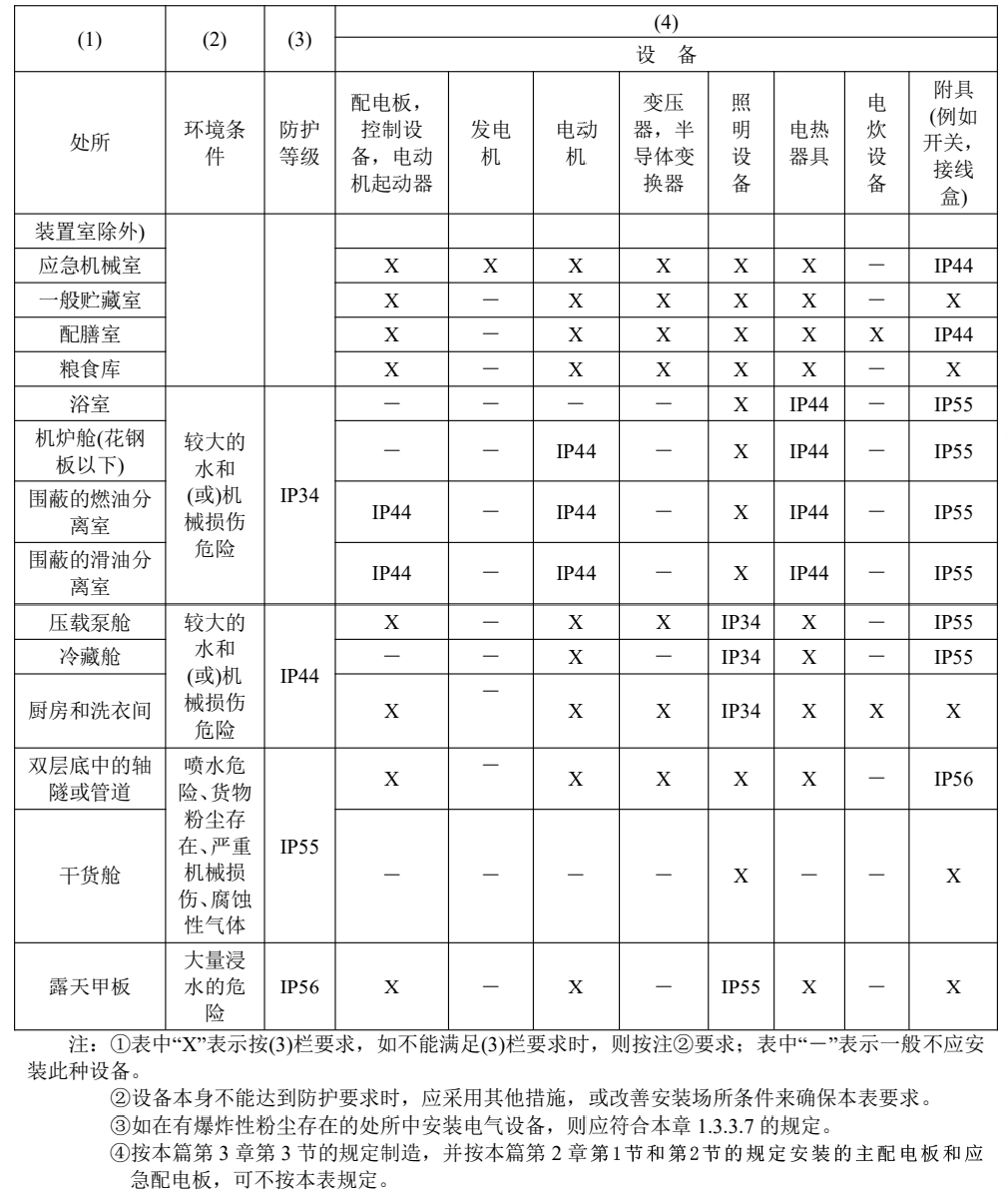

（2）在机舱中，位于固定式局部水基灭火系统所保护的区域及其喷雾直接到达的邻近区域中的电气和电子设备，应有不低于IP44 的防护等级。如果能提供适合在上述区域中使用的证据并经CCS 认可，则可以使用较低的防护等级。具体要求见下表：

二、船舶电气设备防爆等级

船舶防爆技术属于工业防爆概念，都是按照爆炸性物质的特性，分析与爆炸性物质有关联的危险环境或场所，故障发生时产生的爆炸物质的释放源等对危险区域进行划分。再根据危险区域划分的结果，配备符合相应等级、类型的防爆电气设备。

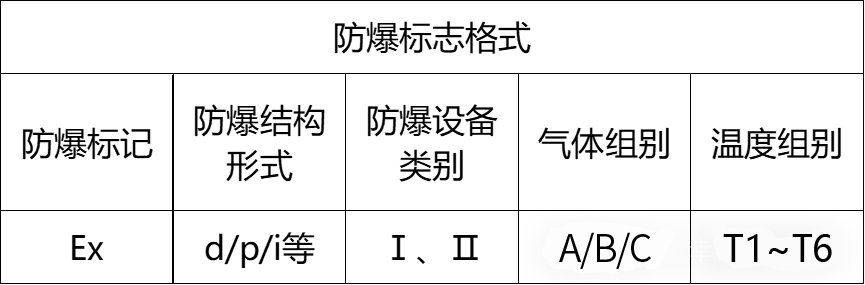

1、电气设备防爆标识的意义

防爆标记Ex：中国及国际电工委员会防爆标志

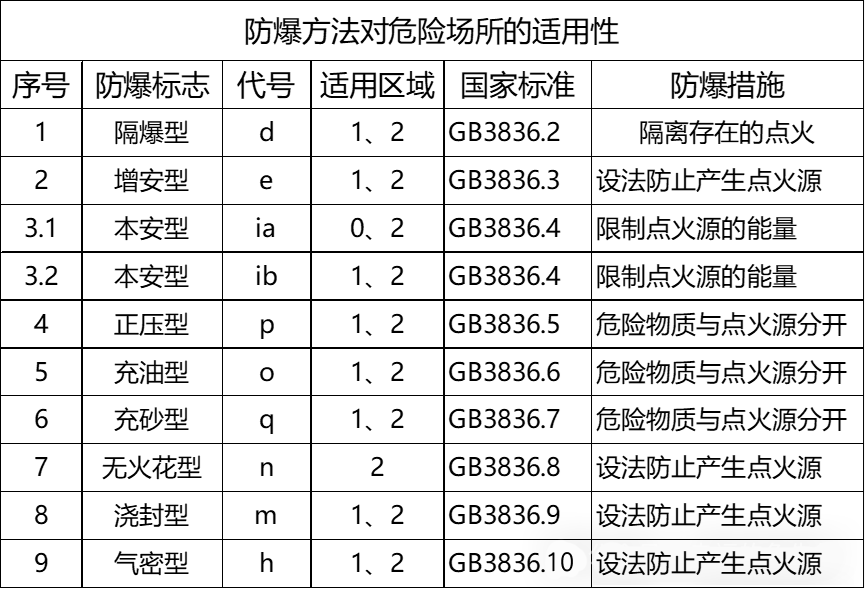

防爆结构型式d/p/i：不同危险场所适用不同的防爆类型。具体意义如下表：

注：本质安全型Ex“i”；分为ia、ib和ic。ia：正常工作 + 一个故障 + 任意组合的两个故障均不能引起点燃的电气设备，可用于0－2区；ib：正常工作 + 一个故障条件下不能引起点燃的本质安全型电气设备。可用于1、2区；ic：正常工作条件下不能引起点燃的本质安全型电气设备。用于2区。

防爆设备类别Ⅰ/Ⅱ/Ⅲ:防爆电气设备分为三类:

I类为煤矿井下用电气设备；

II类为除矿井以外的爆炸性气体场所使用的电气设备；

III类为除矿井以外的爆炸性粉尘场所使用的电气设备；

依照最大试验安全间隙(MESG)或最小点燃电流(MICR)来区分，II类电器设备又分为：IIA、IIB、IIC 三个类别。

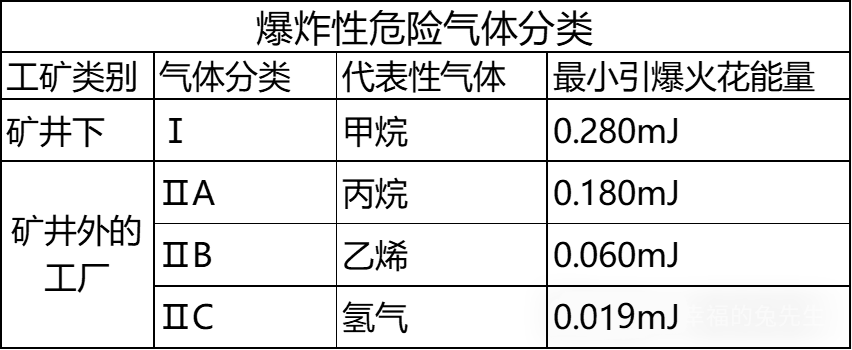

气体组别A/B/C:

温度组别T1--T6:

以下是防爆标志举例：

如电气设备为Ⅰ类隔爆型，标志为ExdⅠ。

如电气设备为ⅡB类隔爆型温度组别为T4组，标志为ExdⅡBT4。

如电气设备为Ⅱ类增安型温度组别为T2组，标志为ExeⅡT2。

如电气设备为ⅡA类本质安全型ia等级T5组的，标志为ExiaⅡAT5。

如电气设备为ⅡC类本质安全型ib等级T5组的关联设备，标志为Ex(ib)ⅡCT5。

2.危险区域的划分

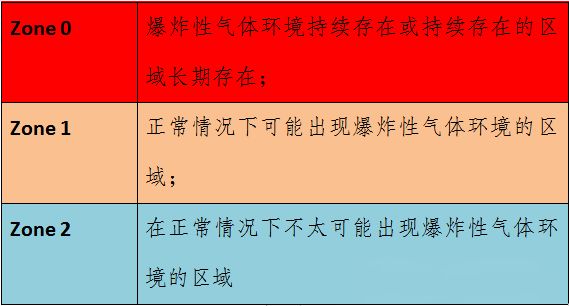

上表中显示二类环境的三个区域：

0区：连续出现或长期出现爆炸性气体混合物的环境；如处理容器的内部，与大气相通的储罐，在储油（液）槽中油（液）上方的蒸气空间和低于水平面的空间。

1区：在正常运行时可能出现爆炸性气体混合物的环境；如设备正常运行时，会释放易燃物质的泵、压缩机和阀门的密封件处；正常操作时会向大气释放物质的取样点。

2区：在正常运行时可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境。如法兰、管接头、连接件；在正常运行时不可能出现释放的泵、压缩机和阀门的密封件处、安全阀、排气孔。

3、船舶防爆电气设备的选用：

（1）按照防爆区域的划分选择

防爆区域分为0区，1区，2区，对应于三个危险区域应选择不同的防爆设备。

0区用防爆设备：

若电器设备和电路符合IEC60079-11——本质安全型要求，该电器设备和电路可用于0区。那么0区用电器设备选用只能是：本质安全型电器或者特殊制造的防爆电器。

1区用设备：

如电器设备符合用于0区要求或下列防爆型式的一种或多种要求，该电器设备可用于1区：

隔爆外壳”d＂

增安型“e”

本安型“i”

正压型p，充砂型q，油浸型o，浇封型m

2区用设备：

下列电器设备可以安装在2区：0区或1区用电器设备或“n“设备或特殊＂s”设备。

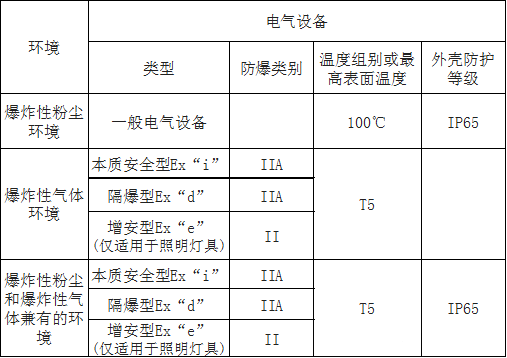

（2）下表列出了《国际海运危险品（IMDG）规则》和《国际海运固体散货船（IMSBC）规则》中定义的载运有包装1类爆炸品船舶的危险区域内，可安装的电气设备要求。
