22KW水泵用软启动柜详解

一、核心目的与功能

1.  解决启动冲击问题：

    *   22KW水泵（三相380V）直接启动时，启动电流可达额定电流的6-8倍（约 250A - 336A）。

    *   巨大的电流冲击会导致：

        *   电网电压骤降： 影响同一电网上的其他设备正常运行（灯光闪烁、设备停机）。

        *   机械冲击：对水泵叶轮、轴承、联轴器、管道系统造成应力损伤，缩短设备寿命。

        *   电气冲击：对接触器、断路器、电机绕组造成损伤。

2.  平滑启动，保护设备：

    *   软启动柜的核心是软启动器，它通过**可控硅（晶闸管）或电力电子开关，在电机启动过程中**线性地、可控地**逐渐增加施加在电机定子上的电压（或同时控制电压和电流），从而使电机转速平稳上升，转矩平滑增加。

    *   将启动电流限制在额定电流的2-4倍（约 84A - 168A），大大减小冲击。

3.  软停车功能：

    *   防止水泵突然停止造成的“水锤”效应。水锤会严重冲击管道、阀门和水泵本身，导致破裂风险。

    *   软启动器可控制电压逐渐降低，使水泵转速平稳下降，有效消除或减轻水锤。

4.  完善的保护功能：现代软启动柜通常集成多种保护功能：

    *   过载保护：防止电机因长时间过电流而烧毁。

    *   缺相保护：电源缺相时立即停机保护电机。

    *   相序保护：防止电机反转（部分型号）。

    *   过热保护：保护软启动器自身和/或电机。

    *   堵转保护：检测到电机无法转动时停机。

    *   欠压/过压保护：电源电压异常时保护设备。

5.  节能运行模式（可选）：部分高端软启动器在电机达到全速后，可切换到内置的旁路接触器运行，此时软启动器停止工作，仅由接触器供电，消除了可控硅的导通损耗，达到节能效果（但节能效果远小于变频器）。

6.  监测与通讯：

    *   提供运行状态指示（运行、故障、停止等）。

    *   可显示电压、电流等参数。

    *   通常具备RS485等通讯接口，支持Modbus等协议，便于接入PLC或DCS系统实现远程监控。

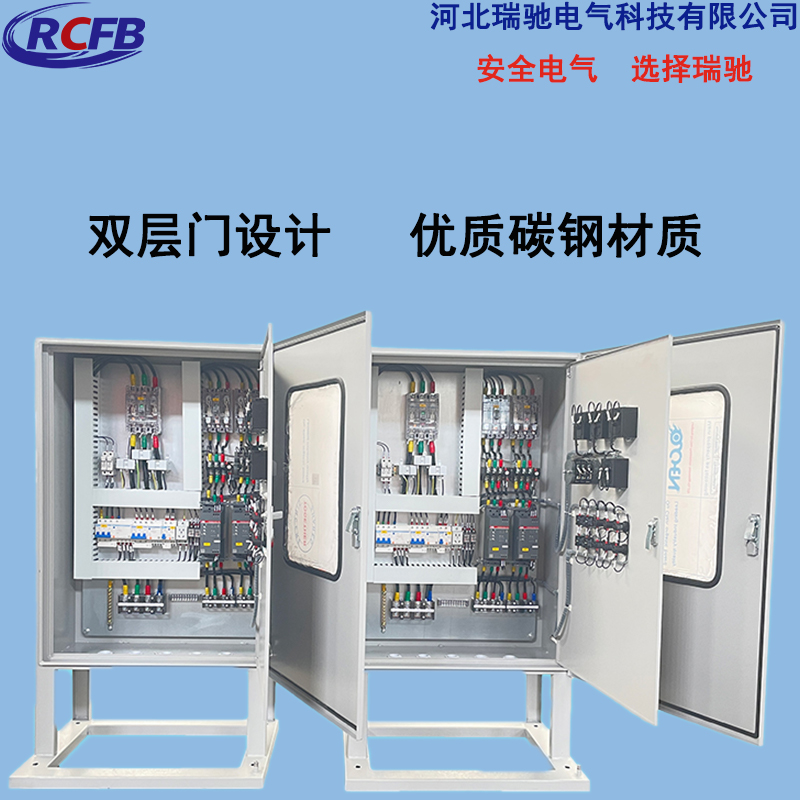

二、22KW水泵软启动柜典型配置清单

    核心部件：

    *   软启动器：选择额定电流大于22KW电机额定电流的型号。22KW/380V电机额定电流约42A。需选择标称电流至少55A或60A的软启动器（如施耐德ATS01N, ATS48, 西门子3RW30/40/44, ABB PSR/PST/PSTX, 国产正泰、德力西、奥拓等对应型号）。这是柜内最核心、价值最高的部件。

    *  输入输出部件：

    *   主断路器：作为电源总开关和短路保护。额定电流需大于软启动器输入电流，并考虑电机启动特性。通常选63A或80A。

    *   输入接触器：用于控制主电源通断（部分设计可能集成在软启动器逻辑中或省略）。

    *   旁路接触器：当软启动器完成启动过程后，该接触器吸合，将电流旁路直接供给电机，软启动器停止工作（仅用于带节能旁路模式或特定冗余设计）。额定电流需匹配电机电流（如50A或63A）。

    *   输出保护：有时在主回路输出端会配置热继电器或电机保护断路器作为后备过载保护（现代软启动器的过载保护通常很可靠，此配置可选）。

    *   控制与辅助：

    *   控制变压器：将380V变为220V或110V，为控制回路（PLC、继电器、指示灯等）提供安全电压。

    *   控制继电器/PLC：实现启停逻辑控制、连锁保护（如与液位控制器、压力开关、DCS信号连锁）、故障信号输出等。

    *   按钮指示灯：柜门安装启动、停止按钮，运行、停止、故障指示灯。

    *   端子排：用于柜内外接线。

三、选型与应用考虑要点

1.  电机参数匹配：必须准确知道水泵电机的额定功率(22KW)、额定电压(380V)、额定电流(≈42A)、启动方式要求。

2.  负载特性：水泵属于平方转矩负载（启动转矩要求中等，通常为额定转矩的30%左右即可启动，但需克服静摩擦）。这是软启动器最擅长处理的负载类型之一。

3.  启动参数设置：需要根据实际情况在软启动器上设置合适的启动参数：

    *   启动时间：通常在10-30秒范围内调整。时间太短冲击仍大，时间太长可能引起电机过热或工艺不允许。

    *   初始转矩/电压：设置合适的初始值，确保能克服静摩擦顺利启动，又不至于初始电流过大。

    *   软停时间（如需）：根据管道长度和水锤风险设定。

4.  环境因素：安装环境温度、湿度、粉尘、腐蚀性气体等会影响柜体防护等级和散热设计。

5.  控制方式：本地按钮控制、远程端子控制、通讯控制等。

6.  品牌与成本：国际品牌（施耐德、西门子、ABB、丹佛斯）性能稳定可靠，价格较高；国内一线品牌（正泰、德力西、奥拓、西普、雷诺尔）性价比高，性能也能满足大部分应用需求。

7.  变频器还是软启动器？

    *   软启动器：主要解决启动/停止冲击问题，成本较低，结构简单，维护方便。适用于只需启停控制、不需要调速的水泵（大部分恒速运行的供水、排水泵）。

    *   变频器：除了软启停，主要功能是调速，能实现恒压供水、流量精确控制，节能潜力巨大（尤其在变流量系统中）。但成本高，结构复杂，对安装环境要求更高。

    *   结论：对于22KW的普通启停、无需调速的水泵应用，软启动柜是性价比最高、最实用的选择。

四、优势总结（针对22KW水泵）

*   有效抑制启动电流（降至2-4倍），避免电网电压波动。

*   消除机械和电气冲击，显著延长水泵、管道、阀门及相关电气设备寿命。

*   提供软停车功能，防止水锤损坏。

*   集成多重保护功能，提高系统安全性和可靠性。

*   结构相对简单，成本低于变频器，维护相对容易。

*   安装调试相对便捷。

五、总结

对于22KW的水泵，配置软启动柜是一种非常必要且经济高效的解决方案。它能完美解决大功率水泵直接启动带来的诸多问题，有效保护电机和电网，提高整个供水/排水系统的稳定性和设备使用寿命。在选型时，重点匹配好软启动器的电流等级，设置合理的启动参数，并确保柜体的防护等级满足现场环境要求即可。
