技术贴丨隔爆型控制箱的同一引入装置穿多根电缆的整改建议

发布时间:2025/04/15
技术贴丨隔爆型控制箱的同一引入装置穿多根电缆的整改建议

爆炸危险场所中,存在同一引入装置穿多根电缆或导线的情况,会导致防爆性能失效,下面针对撬装设备配套的隔爆型控制箱出现的这种情况,提出以下几点整改建议:

一、当隔爆型控制箱尚有未用引入口时,建议增加电缆引入装置,确保每个电缆引入装置仅穿一根电缆。电缆外护套穿过引入装置弹性密封圈或密封填料时,应按照标准要求被弹性密封圈压紧或填料密封;

二、如果隔爆型控制箱没有多余引入口时,可以采用增加防爆接线盒或分线盒的方式。

在隔爆型控制箱和终端设备间增加防爆接线盒,把控制箱到防爆接线盒间的多根电缆更换成一根多芯电缆,在接线盒内连接或分路,再连接到终端设备;

注:因两个及以上的本质安全电路,电缆线芯需分别屏蔽,不应共用同一根电缆或钢管,所以这种整改方式一般不适用于本质安全设备。

三、若采用钢管布线方式,需要在距离控制箱外壳450mm范围内加装隔离密封盒。

与隔爆外壳连接的导管应采用重规螺纹钢管、无缝钢管或符合GB/T 14823.1规定的焊缝钢管。
隔离密封盒应采用填料填塞,填料凝固后应不透水,不收缩、没有裂纹。例如:密封胶、密封泥、环氧树脂等。

导管内含有多根电线或电缆时,隔离密封盒中填料厚度应至少等于导管直径,至少不小于16mm,且电线或电缆总截面积不超过导管截面积的40%

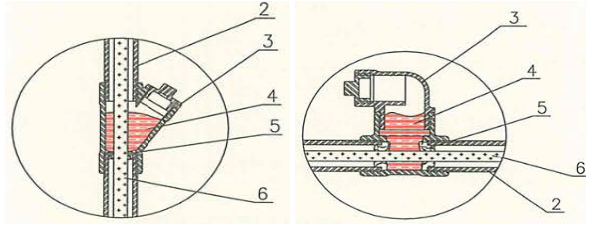

2钢管

3隔离密封盒

4密封填料

5不燃纤维

6电缆/导线

隔离密封的操作方法和安装要求见:12D401-3爆炸危险环境电气线路和电气设备安装图集中P2-3、P2-4。

注:值得注意的是连接本质安全设备的电缆不允许和连接非本安设备的电缆或者其他本质安全设备的电缆共用引入装置。
