法兰的基本知识详解

一、什么是法兰？

1. 定义

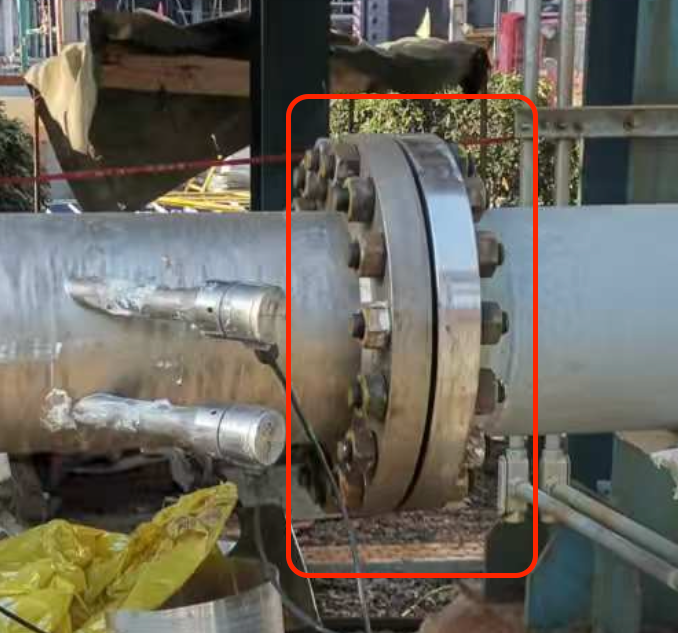

法兰是一种圆形或方形盘状的部件，通过螺栓、垫片和法兰连接在一起，用来实现管道、设备等的对接或封闭。

2. 组成部分

•法兰本体：提供机械连接和密封的基础。

•螺栓孔：用于插入螺栓以固定法兰。

•密封面：与垫片接触以实现密封。

二、法兰标准分类

不同国家和地区使用不同的法兰标准，每种标准规定了法兰的设计、尺寸、公差、材质等。主要标准包括：

1. 国标（GB/T）

中国标准，常用标准有：

•GB/T 9119-2010：平焊法兰

•GB/T 9123.1-2000：带颈平焊法兰

•GB/T 9124-2010：带颈对焊法兰

.HG/T 20592-2009:钢制管法兰

2. 美标（ASME/ANSI B16.5）

美国标准，广泛用于国际工程项目，特点是高压力等级范围和通用性强。

•Class 150、300、600、900等（压力等级）。

•标准规定了 0.5 英寸至 24 英寸的法兰尺寸。

3. 德标（DIN EN 1092-1）

德国标准，也在欧洲应用广泛，分为不同压力等级（PN）。

•PN6、PN10、PN16、PN25、PN40（压力等级）。

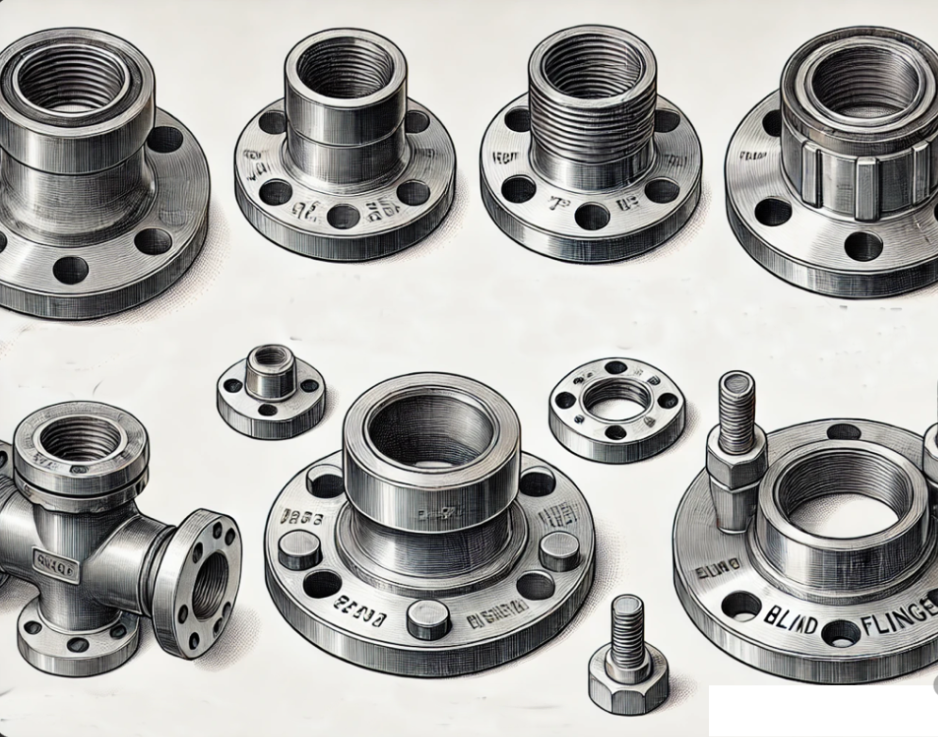

三、法兰类型

法兰按结构形式和连接方式分类，不同类型适用于不同的工况。

1. 按结构形式分类

•平焊法兰（Slip-on Flange）：

•管子插入法兰焊接，安装方便，适用于低压场合。

•优点：成本低，易安装。

•缺点：强度较低。

•带颈对焊法兰（Weld Neck Flange）：

•法兰颈部与管道焊接，适用于高压、高温场合。

•优点：焊接后强度高，密封性好。

•缺点：制造成本高。

•螺纹法兰（Threaded Flange）：

•法兰与管道通过螺纹连接，适用于小管径低压场合。

•优点：无需焊接。

•缺点：不适合高温、高压。

•对夹法兰（Lap Joint Flange）：

•使用松套连接，便于装拆，适合经常更换的场合。

•优点：易安装和拆卸。

•盲板法兰（Blind Flange）：

•用于封堵管端，无孔。

•优点：密封性好，适用多种压力等级。

2. 按密封面形式分类

•平面密封（FF, Flat Face）：用于低压场合。

•突面密封（RF, Raised Face）：常用于中高压场合。

•凹凸面密封（M/F, Male-Female）：适合高压、高密封要求。

•环连接密封（RTJ, Ring Type Joint）：适用于极高压力、高温。

四、法兰的用途

1.管道连接：用于管道之间的连接和密封。

2.设备连接：如泵、阀门等与管道的连接。

3.维修和替换：通过螺栓连接，方便拆卸。

4.高压场合：在石油、化工等高压环境中使用特种法兰。

五、不同标准法兰尺寸对比

1. 直径范围

•国标：DN10 - DN2000（毫米）。

•美标：1/2英寸 - 24英寸。

•德标：DN10 - DN2000（毫米）。

2. 螺栓孔数量

•国标：一般固定为4孔、8孔、12孔等。

•美标：随压力等级变化，孔数和布局不同。

•德标：类似国标，孔数与压力等级关联。

3. 压力等级

•国标：PN标识（如PN16）。

•美标：Class标识（如Class 150）。

•德标：PN标识，类似国标。

4. 具体尺寸对比示例

标准	规格	压力等级	外径（mm）	螺栓孔数	孔径（mm）
国标	DN100	PN16	220	8	18
美标	4英寸	Class 150	230	8	19
德标	DN100	PN16	235	8	18

六、如何选择法兰

1. 根据压力等级选择

•低压：平焊法兰、螺纹法兰。

•高压：带颈对焊法兰、环连接法兰。

2. 根据密封性选择

•要求高密封：凹凸面、环连接密封。

•普通场合：平面密封。

3. 根据适用标准选择

•国内工程：国标（GB）。

•国际项目：美标（ANSI）、德标（DIN）。

七、法兰的优点和注意事项

优点

1.连接可靠，密封性好。

2.安装、拆卸方便。

3.适用范围广，材质多样。

注意事项

1.按压力等级正确选择。

2.螺栓需均匀紧固。

3.选择适合的密封垫片材料。

通过了解法兰的基本知识、分类和标准尺寸的对比，可以帮助初学者迅速掌握法兰的核心知识，更好地应用于实际工作中。
