防爆等级+防爆标识+新标准GBT3836-2021

GB/T 3836-2021爆炸性环境系列标准新版已于2022年5月1日正式实施，代替GB/T 3836-2010标准。

新版防爆标志也有新规定，爆炸性环境使用Ex设备的防爆标志应包括：防爆标识+防爆型式+设备类别+最高表面温度+设备保护等级。

防爆标识的含义

（GB/T 3836-2021）

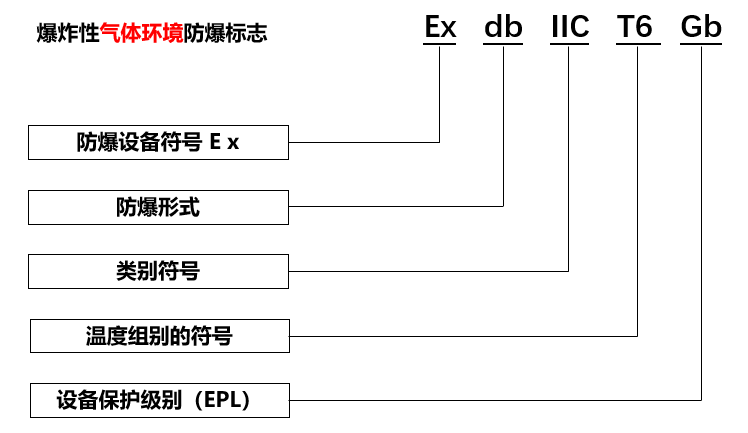

（一）爆炸性气体环境防爆标志

（a）防爆设备符号 Ex

防爆电气设备标有“Ex”身份标签，表示符合标准GB3836.1第一章中所列专用标准的一个或多个防爆型式。

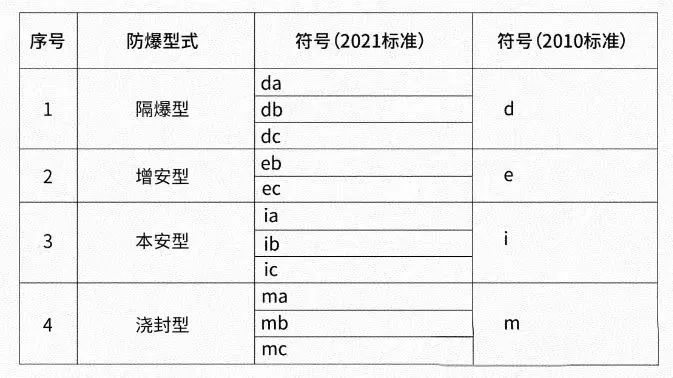

（b）防爆形式：

• “ d a ” : 隔爆外壳（对于 EPL Ga或 Ma ）;

• “ d b ” : 隔爆外壳（对于 EPL Gb或 Mb）;

• “ d c ” : 隔爆外壳（对于 EPL Gc ） ;

• “ e b ” : 增安型（对于 EPL Gb或 Mb）;

• “ e c ” : 增安型（对于 EPL Gc ）;

• “ i a ” : 本质安全型（对于 EPL Ga或 Ma ）;

• “ i b ” : 本质安全型（对于 EPL Gb或 Mb）;

• “ i c ” : 本质安全型（对于 EPL Gc ）;

• “ m a ” : 浇封型（对于 EPL Ga或 Ma ）;

• “ m b ” : 浇封型（对于 EPL Gb或 Mb）;

• “ m c ” : 封型（对于 EPL Gc ）;

• “ n A” : 无火花（对于 EPL Gc ）;

• “ n C ” : 火花保护（对于 EPL Gc ）;

• “ n R ” : 限制呼吸（对于 EPL Gc ）;

• “ o b ” : 液浸型（对于 EPL Gb或 Mb）;

• “ o c ” : 液浸型（对于 EPL Gc ）;

• “ o p i s ” : 本质安全型光辐射( 对于 EPL Ga 、Gb 、Gc 、Ma或 Mb ) ;

• “ o pp r ”: 保护型光辐射( 对于 EPL Gb 、 Gc或 Mb ) ;

• “ o p s h ”: 带联锁装置的光辐射( 对于 EPL Ga 、 Gb 、 Gc 、 Ma或 Mb ) ;

• “ p v ”: 正压型（对于 EPL Gc ）;

• “ p x b ”: 正压型（对于 EPL Gb或 Mb）;

• “ p y b ”: 正压型（对于 EPL Gb）;

• “ p z c ”: 正压型（对于 EPL Gc ）;

• “ q ”: 充砂型（对于 EPL Gb或 Mb）;

• “ s a ”: 特殊型( 对于 EPL Ga或 Ma ) ;

• “ s b ”: 特殊型（对于 EPL Gb或 Mb）;

• “ s c ”: 特殊型（对于 EPL Gc ） 。

（c）设备类别符号：

Ⅰ类设备用于煤矿瓦斯气体环境。

Ⅱ类设备用于除煤矿瓦斯气体环境之外的其他爆炸性气体环境。

—ⅡA 类: 代表性气体是丙烷;

—ⅡB 类: 代表性气体是乙烯;

—ⅡC 类: 代表性气体是氢气和乙炔。

注：标志ⅡB类的设备适用于ⅡA 类设备的使用条件, 标志ⅡC类的设备适用于ⅡA 和ⅡB类设备的使用条件。

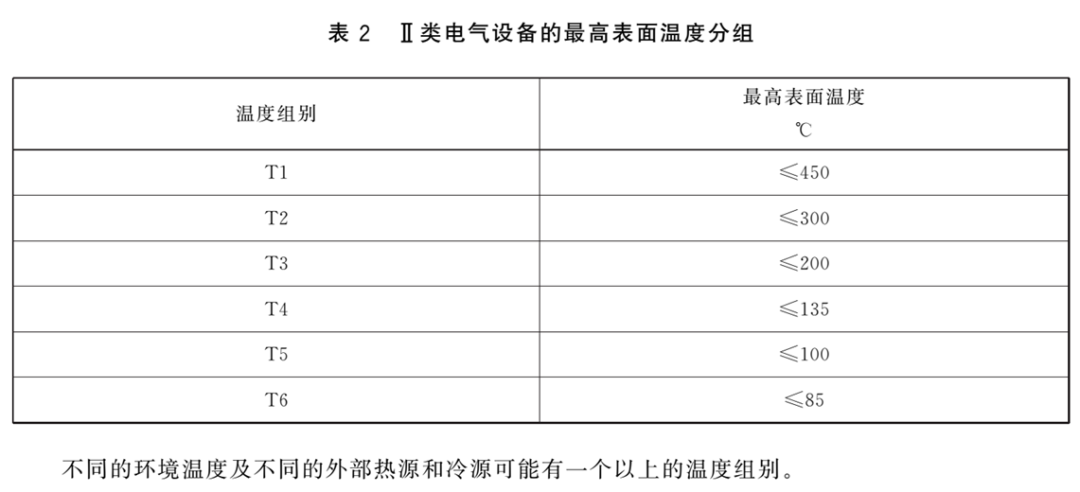

（d）温度组别

最高表面温度：在最不利运行条件下( 但在规定的容差范围内) 工作时, Ex设备的任何部件或任何表面所达到的最高温度。

如果制造商希望给出两个温度组别之间的最高表面温度, 也可仅用摄氏温度来标志该最高表面温度, 或两者都标出, 但在摄氏温度之后加括号,括号内是温度组别, 例如, T1或350 ℃或350 ℃( T1 ) 。

对于最高表面温度超过450 ℃的Ⅱ类Ex设备应用摄氏温度来标记最高表面温度, 例如,600 ℃。

当Ⅱ类 E x设备有多个温度组别, 例如对于多个环境温度范围, 且标志上不可能包括全部信息时, 或当存在外部热 / 冷源时，防爆合格证中应包含完整的温度组别信息, 标志应包含符号“ X” 号以指明特殊使用条件; 且标志中应标出温度组别的范围, 下限和上限用“ …” 隔开, 例如, “ T 3 …T 6 ” 。

用于特殊气体的Ⅱ类 E x设备, 不必标出相应温度组别或最高表面温度。E x设备电缆引入装置、 E x设备封堵件和 E x设备螺纹式管接头不必标志温度组别或最高表面温度( 摄氏温度) 。

（e）设备保护级别  EPL

根据设备成为点燃源的可能性和爆炸性气体环境、 爆炸性粉尘环境及煤矿瓦斯爆炸性环境所具有的不同特征而对设备规定的保护等级。

Ma级  EPL Ma

安装在煤矿瓦斯爆炸性环境中的设备, 具有“ 很高” 的保护等级, 该级别具有足够的安全性, 使设备在正常运行、 出现预期故障或罕见故障, 甚至在气体突然出现设备仍带电的情况下均不可能成为点燃源。

Mb级  EPL Mb

安装在煤矿瓦斯爆炸性环境中的设备, 具有“ 高” 的保护等级, 该级别具有足够的安全性, 使设备在正常运行中或在气体突然出现和设备断电之间的时间内出现的预期故障条件下不可能成为点燃源。

Ga级  EPL Ga

爆炸性气体环境用设备, 具有“ 很高” 的保护等级, 在正常运行、 出现的预期故障或罕见故障时不是点燃源。

Gb级  EPL Gb

爆炸性气体环境用设备, 具有“ 高” 的保护等级, 在正常运行或预期故障条件下不是点燃源。

Gc级  EPL Gc

爆炸性气体环境用设备, 具有“ 一般” 的保护等级, 在正常运行中不是点燃源, 也可采取一些附加保护措施, 保证在点燃源预期经常出现的情况下( 例如灯具的故障) 不会形成有效点燃。

（二）爆炸性粉尘环境防爆标志

（a）防爆设备符号 Ex

防爆电气设备标有“Ex”身份标签，表示符合标准GB3836.1第一章中所列专用标准的一个或多个防爆型式。

（b）防爆形式：

• “ i a ” : 本质安全型( 对于 EPL Da ) ;

• “ i b ” : 本质安全型( 对于 EPL Db ) ;

• “ i c ” : 本质安全型( 对于 EPL Dc ) ;

• “ m a ” : 浇封型( 对于 EPL Da ) ;

• “ m b ” : 浇封型( 对于 EPL Db ) ;

• “ m c ” : 浇封型( 对于 EPL Dc ) ;

• “ o p i s ” : 本质安全型光辐射( 对于 EPL Da 、 Db或 Dc ) ;

• “ o pp r ” : 保护型光辐射( 对于 EPL Db或 Dc ) ;

• “ o p s h ” : 带联锁装置的光辐射( 对于 EPL Da 、 Db或 Dc ) ;

• “ p x b ” : 正压型( 对于 EPL Db ) ;

• “ p y b ” : 正压型( 对于 EPL Db ) ;

• “ p z c ” : 正压型( 对于 EPL Dc ) ;

• “ s a ” : 特殊型( 对于 EPL Da ) ;

• “ s b ” : 特殊型( 对于 EPL Db ) ;

• “ s c ” : 特殊型( 对于 EPL Dc ) ;

• “ t a ” : 外壳保护型( 对于 EPL Da ) ;

• “ t b ” : 外壳保护型( 对于 EPL Db ) ;

• “ t c ” : 外壳保护型( 对于 EPL Dc ) 。




（c）设备类别符号：

Ⅲ类设备用于除煤矿之外的爆炸性粉尘环境。

—ⅢA 类: 可燃性飞絮;

—ⅢB 类: 非导电性粉尘;

—ⅢC 类: 导电性粉尘。

注：标志ⅢB类的设备适用于ⅢA 类设备的使用条件, 标志ⅢC类的设备适用于ⅢA 或ⅢB类设备的使用条件。

（d）最高表面温度

最高表面温度：在最不利运行条件下( 但在规定的容差范围内) 工作时, Ex设备的任何部件或任何表面所达到的最高温度。

对 EPL Da , 最高表面温度应用摄氏温度值及单位℃表示, 200mm 的粉尘层厚度用下标表示( 例如 T200  320 ℃) 。因为不准许测定无粉尘层的 Da级设备的最高表面温度, 不能标志无粉尘层的最高表面温度。超过200mm 粉尘层厚度不会导致需要考虑的更高温升。

对无粉尘层试验的 EPL Db和 EPL Dc , 最高表面温度应用摄氏温度值及单位℃表示, 前面加字母“ T ” ( 例如 T90 ℃)

对 EPL Db , 适用时, 除无粉尘层的标志外, 还应用摄氏温度值和单位℃标出 最 高表面温度T最大粉尘层 , 规定的粉尘层厚度 ( 单位 mm) 用下标表 示 ( 例 如 T150 320 ℃) 。

对 EPL Db , 适用时, 除无粉尘层的标志外, 还应用摄氏温度值和单位℃标出最高表面温度 TL, 特定方向的粉尘层 L 用下标表示( 例如 TL 320 ℃) 。

当Ⅲ类 Ex设备有多个最高表面温度, 如对于多个环境温度范围, 且标志上不可能包括全部信息时, 或当存在外部热 / 冷源时，防爆合格证中应包含完整的温度组别信息, 标志应包含符号“ X” 以指明特殊使用条件; 且标志中应标出最高表面温度的范围, 下限和上限用“ …” 隔开, 例如, “ T80 ℃…T195 ℃” 。

（e）设备保护级别  EPL

根据设备成为点燃源的可能性和爆炸性气体环境、 爆炸性粉尘环境及煤矿瓦斯爆炸性环境所具有的不同特征而对设备规定的保护等级。

Da级  EPL Da

爆炸性粉尘环境用设备, 具有“ 很高” 的保护等级, 在正常运行、 出现预期故障或罕见故障条件下不是点燃源。

Db级  EPL Db

爆炸性粉尘环境用设备, 具有“ 高” 的保护等级, 在正常运行或出现的预期故障条件下不是点燃源。

Dc级  EPL Dc

爆炸性粉尘环境用设备, 具有“ 一般” 的保护等级, 在正常运行过程中不是点燃源, 也可采取一些附加保护措施, 保证在点燃源预期经常出现的情况下( 例如灯具的故障) 不会形成有效点燃。
