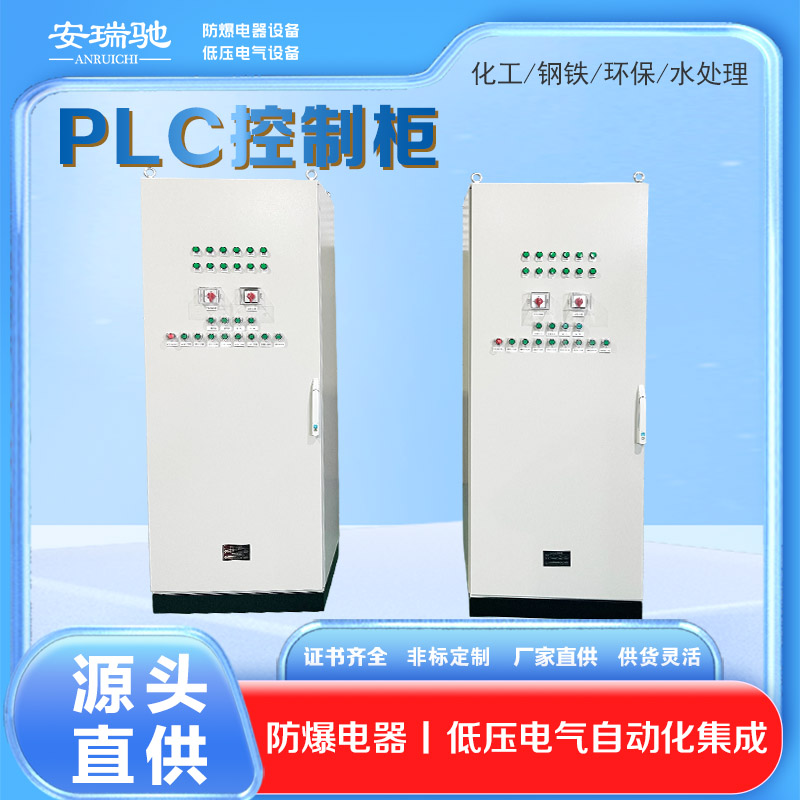

PLC控制柜的电气控制系统

PLC控制柜的电气控制系统由操作面板、显示面板和电气控制柜等组成。



操作面板是控制系统的一部分，包括手动、自动、启动按钮等，用于人工操作控制设备。



显示面板通常采用触摸屏或人机界面，用于显示系统中的数据，提供用户交互界面。



电气控制柜是电气控制的核心部分，包括变频器、各类传感器输入信号、PLC及其扩展模块等。它负责接收和处理来自传感器的数字和模拟输入信号，并根据预设的程序进行数据处理后输出控制信号。



通过这些组件的合作，PLC控制柜的电气控制系统能够实现精确的信号检测和控制逻辑，确保系统能够按照预定的时序进行控制操作。
