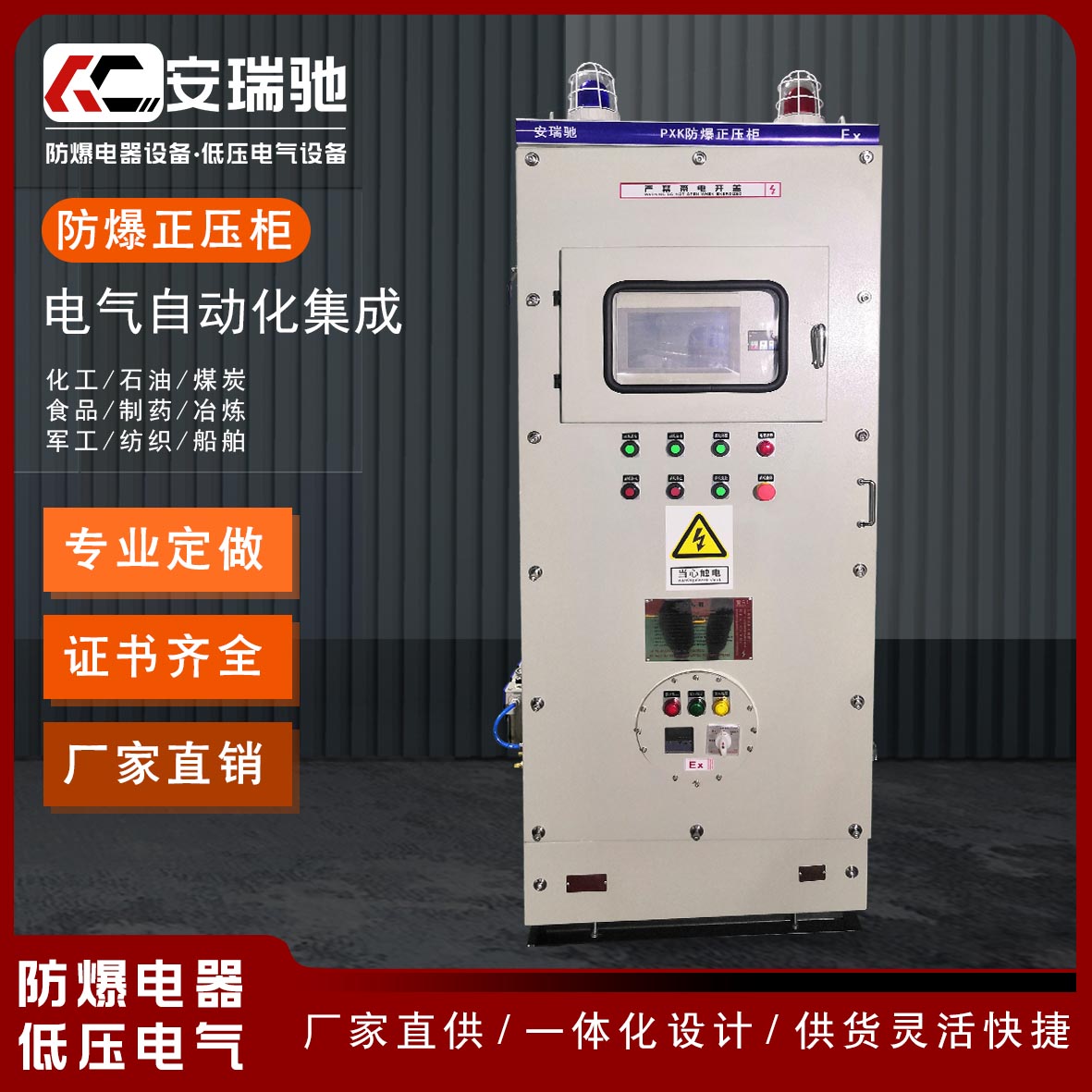

PXK防爆正压柜不锈钢非标定制通风型大功率散热防爆配电柜

防爆正压柜的现场安装及使用要求

正压柜的安装位置：室内或室外有屋顶，无明显震动和平坦的地方，接线方式为电缆必须使用地沟线或钢管线。将地线连接到专用的接地螺丝上。

在运输和安装过程中，严谨大幅度倾斜，严谨撬动移动。

现场必须有安全清洁的空气源（压缩空气）

进气量≥7m³ /h

正常工作压力值200~300Pa

低压报警值100Pa

气源压力0.4~0.8MPa

通风时间为30分钟

低正压保护值为50Pa

正压保护值为400Pa

PXK防爆正压柜产品特点：

1． 正压型防爆配电柜主要由柜体、自控系统、布气系统、报警系统、配电系统组成；柜体由正压腔和副腔组成，正压腔内装用户的配电系统元件，副腔内装自控系统。

2． 柜式产品采用GGD柜架，主副盘为左右结构，电缆沟座式安装，下进线、前门操作，后门检修。

3． 箱式产品采用优质钢板焊接结构，主、副盘为上下结构，挂式安装，下进线、前门操作和检修。

4． 琴台式产品采用优质钢板折叠焊接成型，主、副盘为前后结构，座式安装，下进线、琴台操作，后门检修。

5． 按进气方式分为通风型和补偿型。通风型为不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热功能，适用于解决大功率防爆变频器的散热问题；补偿型为间断性供气，正压腔要有良好的密封性，确保耗气量小。

6． 用户须提供气源，要求为：净化空气或氮气，气源压为为：0.2～0.8Mpa；通常用户现场的仪表风均可满足要求。

7． 钢板材料一般用GB710-88冷轧钢板，也可根据用户要求选用GB3280-84不锈钢材质。

PXK防爆正压柜防爆原理：

采用介质隔离点燃源的防爆措施。即：把用户所用的电器元件安装在一个充满正压洁净气体的柜体内，使外部环境中易燃易爆的混合性气体无法接触到电器元件在正常工作时所产生的电火花或危险温度，从而达到电器防爆的目的。

防爆正压柜的出风口

防爆正压柜上得保护气的进风口和排气口的位置要根据防护装置的比重来设定。当所使用的保护气体的比重大于空气的比重时，进气口在防爆正压柜的上部打开，排气口在防爆正压柜的下部打开，当保护气体比空气轻时，进气口在防爆正压柜的下部打开，排气口在防爆正压柜的上部打开。防爆正压柜的进风口和出风口应在相对的位置开口，以利于气体的流通和吹扫。
