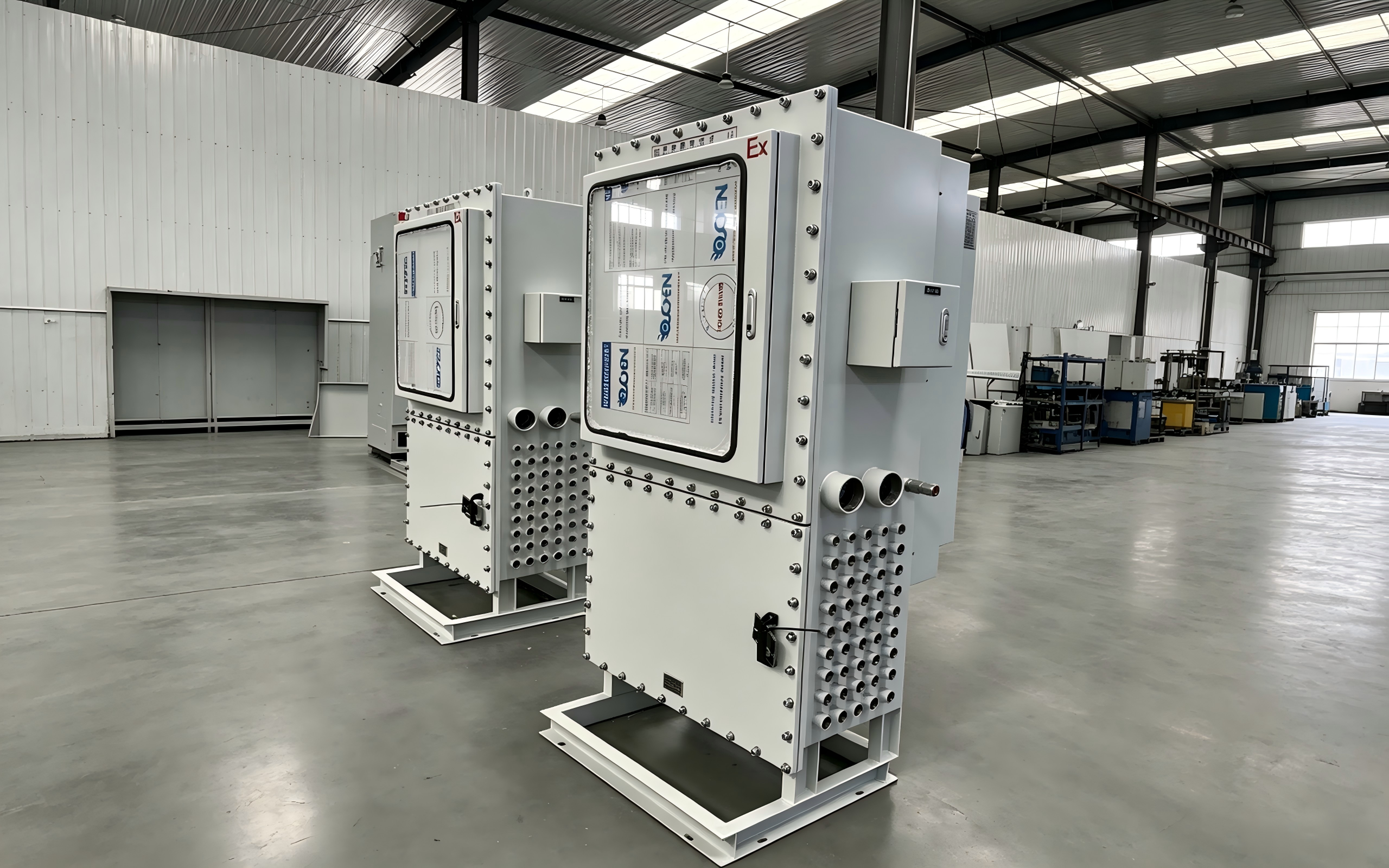

带观察窗防爆控制柜项目实例

本项目为化工行业危险区域定制带观察窗隔爆型防爆变频控制柜，设备适用于爆炸性气体危险场所，严格遵循国家隔爆型防爆电气制造规范，满足化工现场防爆安全使用条件。

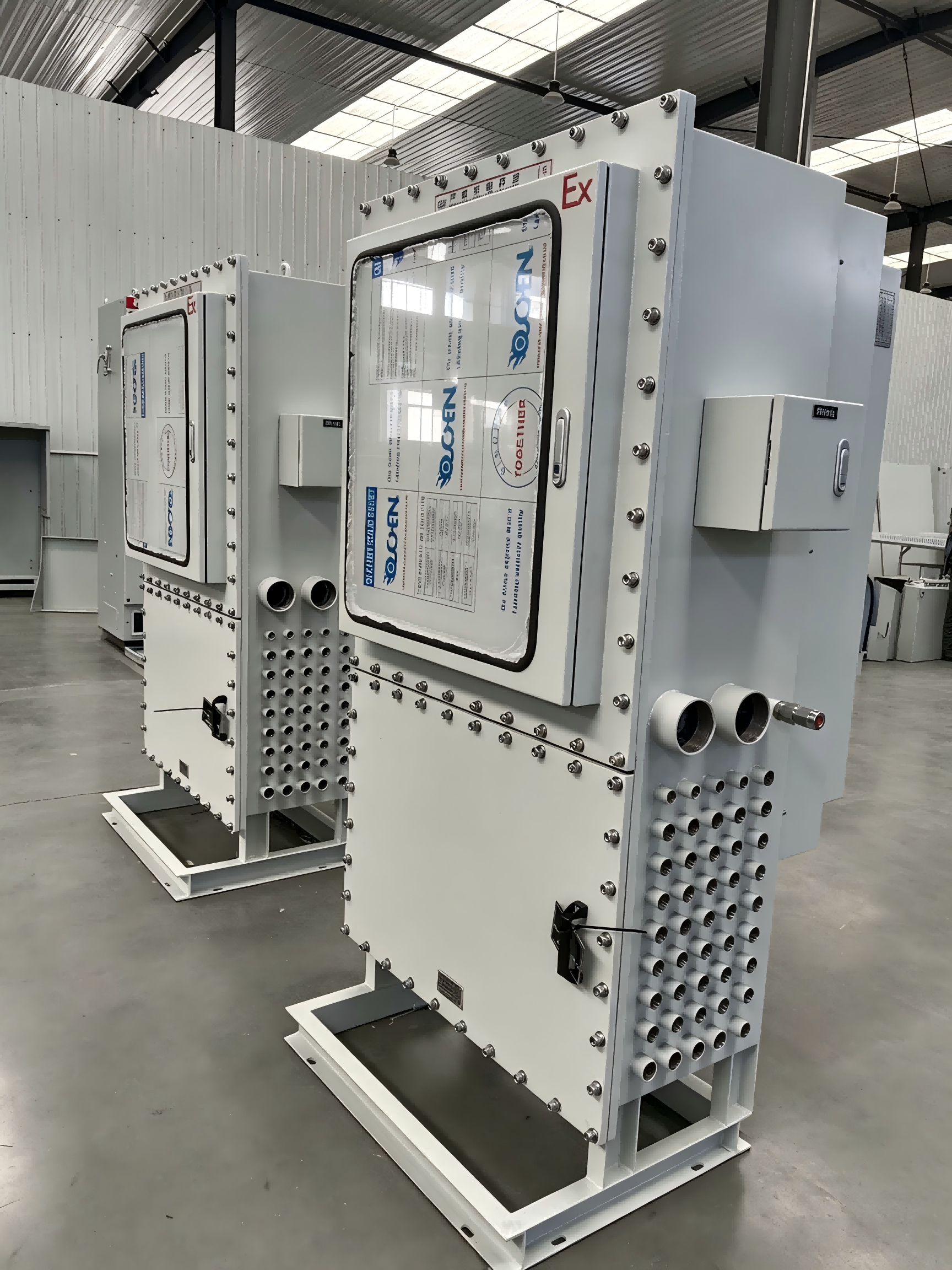

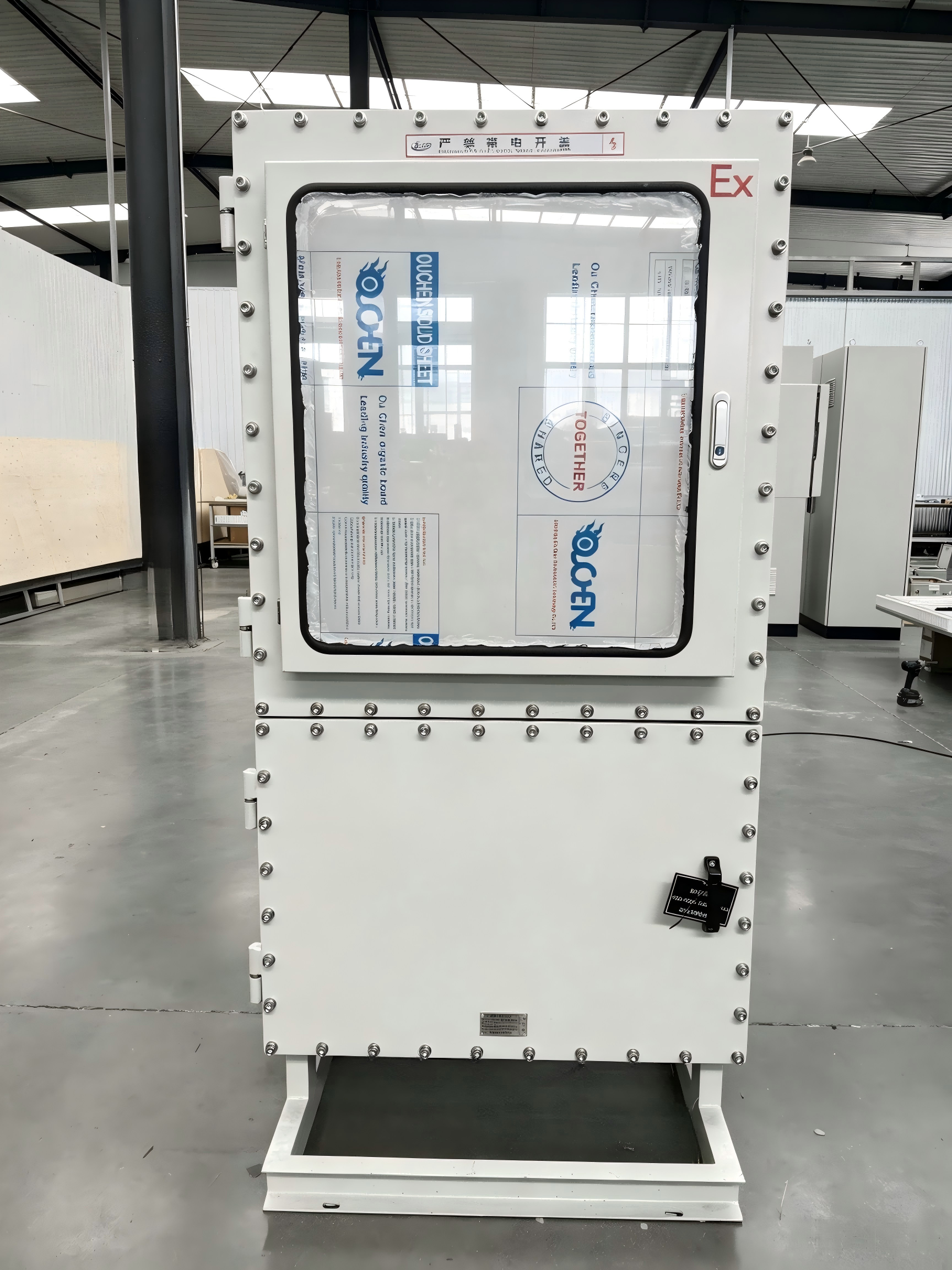

柜体选用高强度碳钢板材焊接加工，精密加工隔爆接合面，严格控制隔爆间隙，采用螺栓压紧结构，隔爆性能稳定可靠。柜门配置大尺寸防爆透明观察窗，减少频繁开启柜门带来的安全隐患，提升现场检修便捷性；柜体底部一体化落地底座，方便现场就位安装固定。

柜体侧面预留大量电缆格兰端口，可根据项目电缆规格灵活调整开孔布局，适配多路电缆进出线需求，满足复杂现场布线工况。

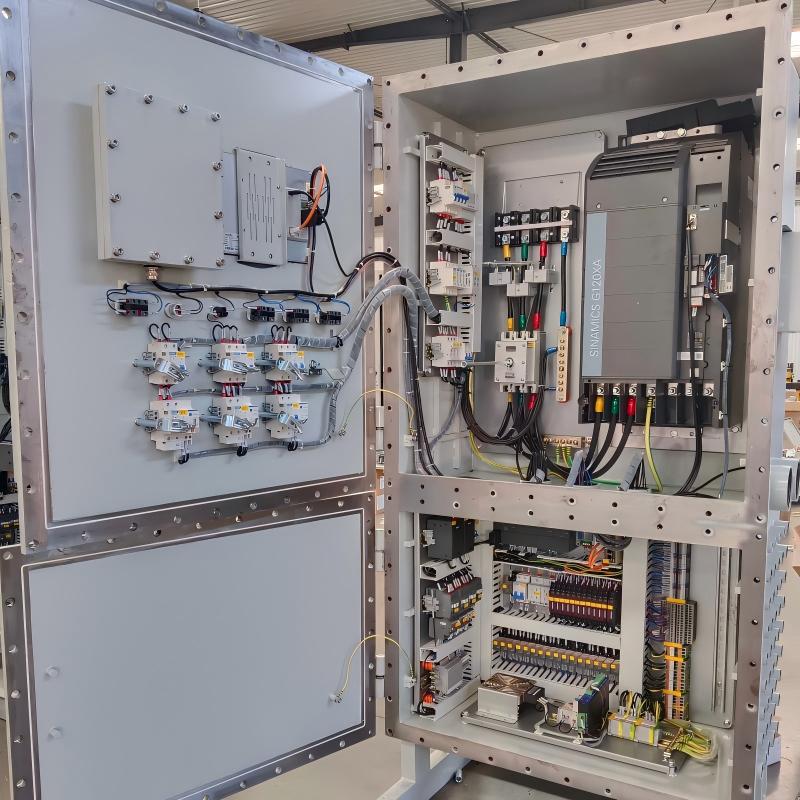

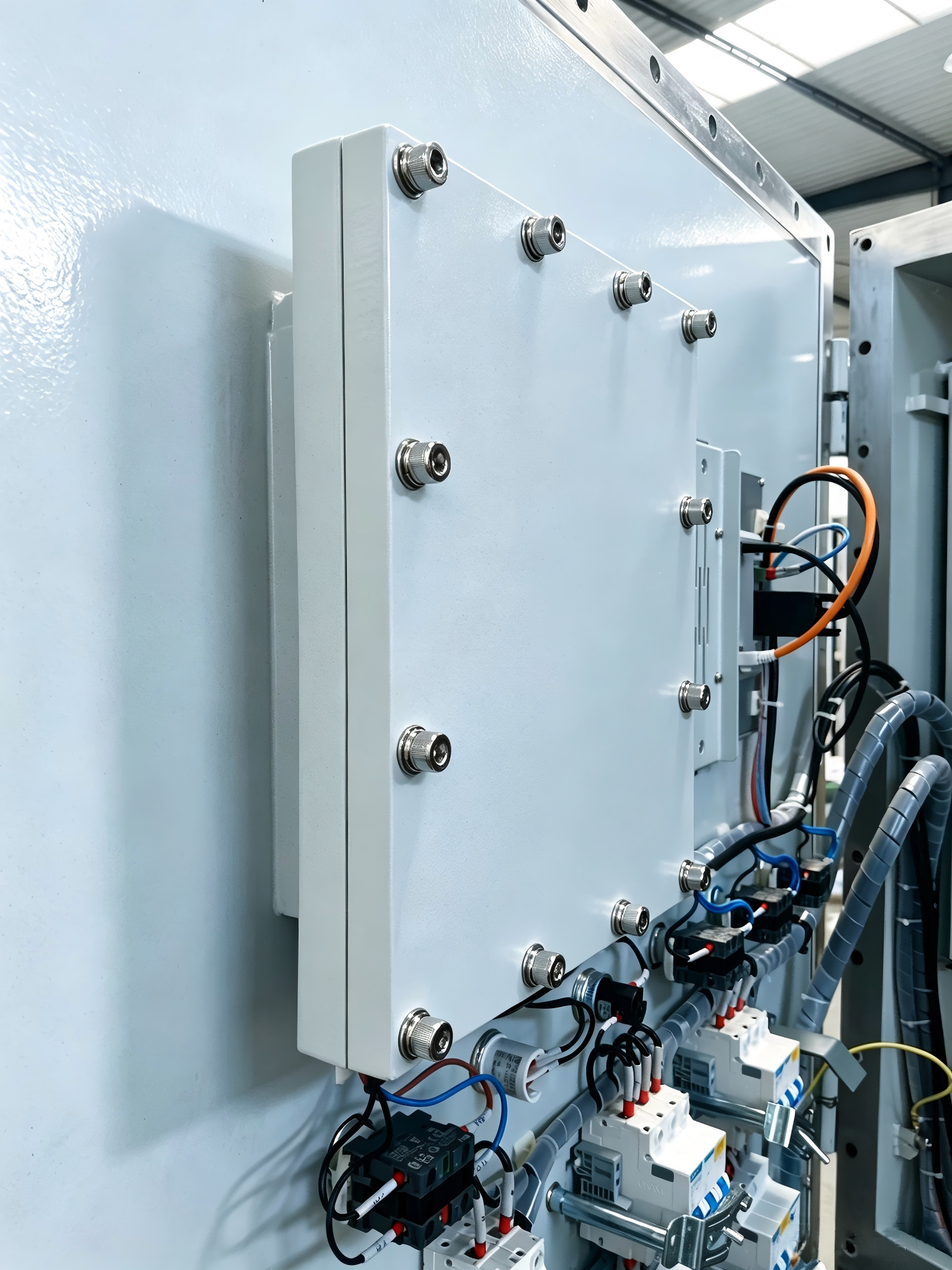

柜内成套配置变频驱动单元、断路器、接触器、继电器、端子等元器件，布线整齐规范，线束防护到位，每台设备均完成通电调试、回路校验，保障电气系统稳定可靠。柜门内侧集成本地控制回路，操作回路与主回路分区布局，结构清晰，便于后期维护检修。

本设备为隔爆型防爆变频控制柜，隔爆壳体采用高强度碳钢焊接成型，严格把控隔爆接合面加工精度与隔爆间隙，螺栓均匀压紧，保障壳体内部发生爆炸时，火焰不会外传至外部危险环境，实现可靠隔爆防护。所有接线端子、信号回路均规范布置，紧固件齐全到位，严格遵循隔爆防爆工艺标准装配，消除安全隐患。针对大功率变频设备发热量大问题，本套控制柜配套外置防爆空调散热单元。

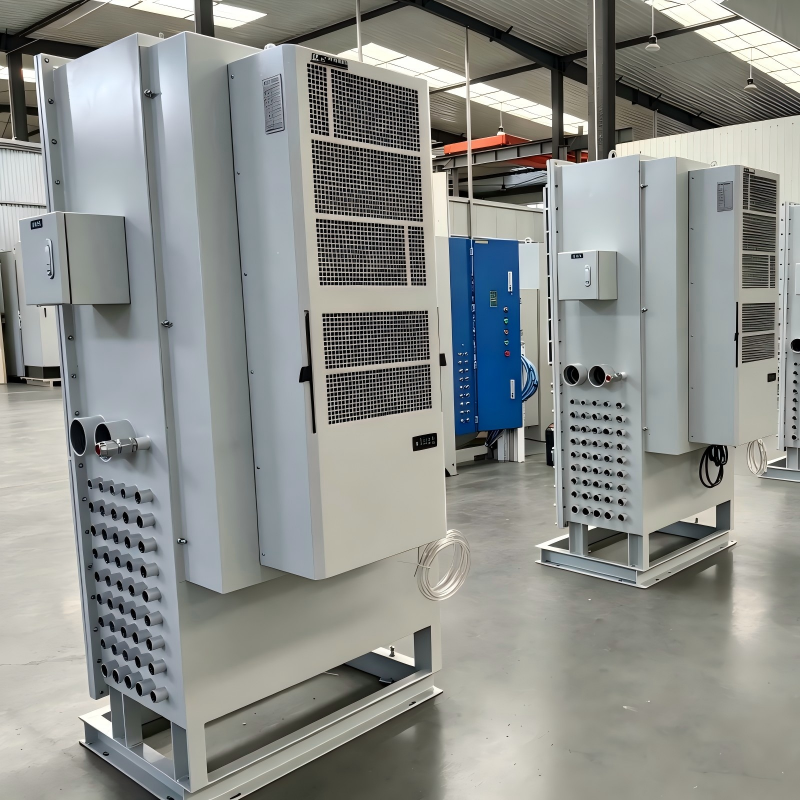

外置隔爆型防爆空调独立散热，有效疏导变频器及电气元器件运行产生的大量热量，避免柜内积温过高。在保障柜体隔爆接合面、隔爆间隙完整合规的前提下，实现柜内恒温控温，使整套隔爆变频控制柜能够长期稳定运行于化工爆炸性危险工况。

本系列隔爆型控制柜严格按照隔爆防爆标准加工制造，对壳体焊接、隔爆接合面平整度、隔爆间隙、螺栓紧固力矩等关键工艺严格管控。支持碳钢、不锈钢材质非标定制，可依据项目图纸、现场工况、元器件品牌需求完成整套成套供货，广泛应用于化工、石油、制药、油气等易燃易爆危险区域，实现壳体加工、元器件装配、接线调试、出厂检验一站式交付。
